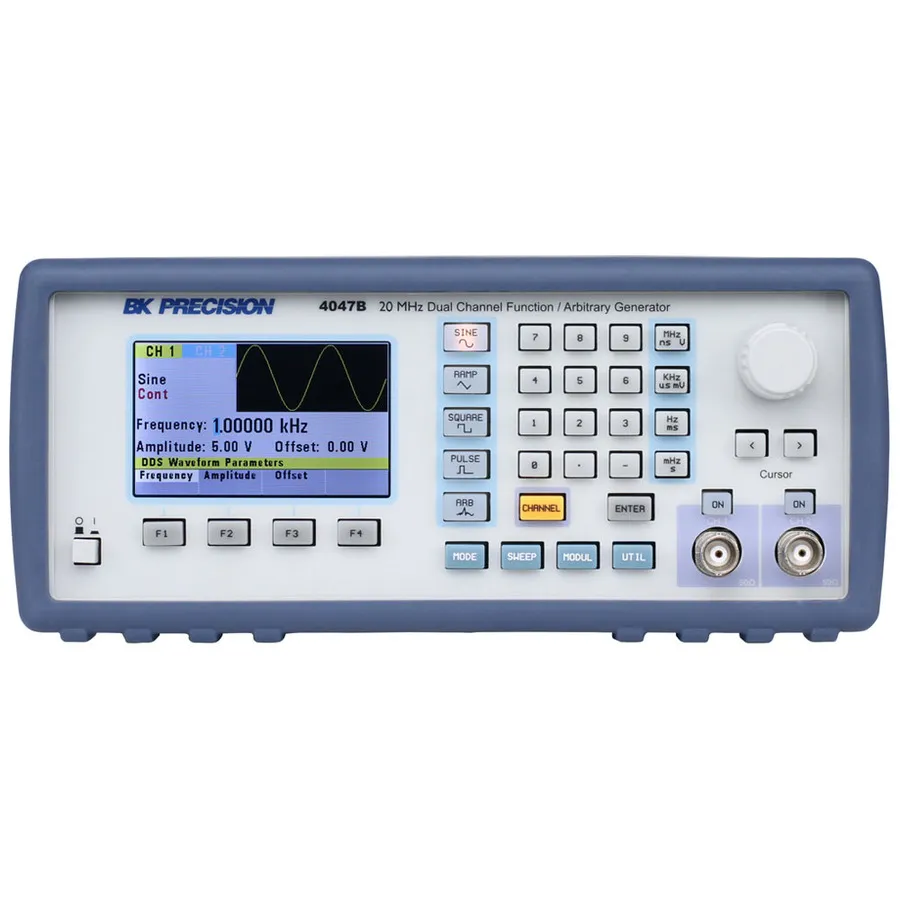

B&K Precision 4047B Function/Arbitrary Waveform Generator

Огляд

B&K Precision 4047B — двоканальний генератор функцій та довільних сигналів, призначений для лабораторних та тестових застосувань. Він поєднує можливості традиційного генератора функцій із справжнім 14-бітним генератором довільних сигналів з покроковим виглядом, усуваючи обмеження кожної технології окремо. Кожен канал забезпечує стабільні та точні сигнали від постійного струму до 20 МГц з незалежним управлінням виходами та інтегрованими можливостями модуляції.

Основні характеристики

• Двоканальна робота з незалежним управлінням увімкнення/вимкнення
• Синусоїдальні, прямокутні, трикутні, імпульсні та довільні сигнали до 20 МГц
• 14-бітний генератор довільних сигналів 125 MSa/s з 16K-точковою пам'яттю
• Діапазон виходу: 0 до 10 Vpp в 50 Ом (до 20 Vpp на розімкненому колі)
• Лінійна та логарифмічна розгортка
• AM, FM, PM, FSK та PWM модуляція (внутрішня або зовнішня)
• Режим затвора та вибуху
• Генерація прямокутного сигналу з низьким дрижанням для сигналів синхронізації та перевірки послідовних даних
• Постійно змінна смуга постійного струму (±4,99 В)
• USB інтерфейс з набором команд, сумісним SCPI
• Внутрішня/зовнішня синхронізація
• Вбудований лічильник
• Захист від короткого замикання на виходах та захист від перенапруги на входах
• Яскравий кольоровий дисплей з попереднім переглядом сигналу
• Синхронізація фази між каналами

Застосування

• Тестування та перевірка схем
• Генерація сигналів для аудіо та RF застосувань
• Генерація та тестування сигналів синхронізації
• Моделювання послідовної шини даних
• Тестування модуляції та демодуляції
• Вимірювання та перевірка реакцій схеми

Комплектація

• Шнур живлення
• USB кабель типу A-B
• Сертифікат калібрування
