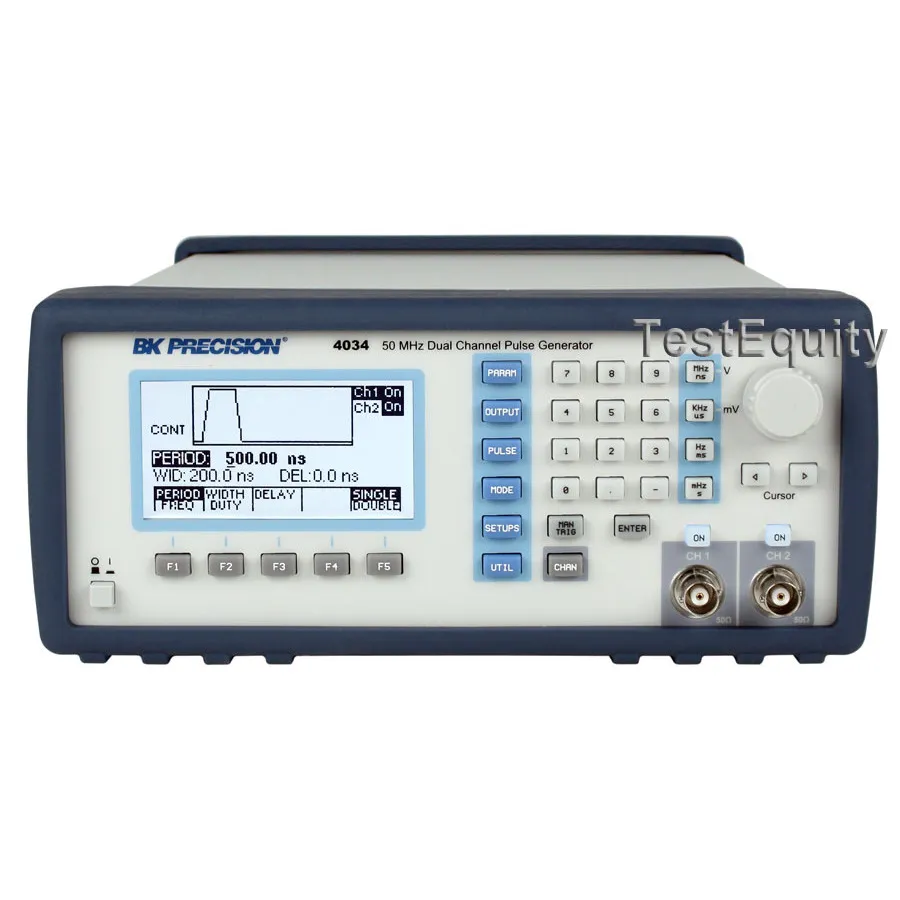

B&K Precision 4034 Dual Channel Pulse Generator

Огляд

B&K Precision 4034 — це високопродуктивний генератор імпульсів з двома каналами, призначений для тестування цифрових систем і схем на базі технологій TTL, CMOS або ECL. Обидва канали мають повну функціональність із незалежно програмованими параметрами, включаючи ширину імпульсу, час переходу та затримку. Канали можна легко синхронізувати, що забезпечує гнучкий контроль для складних сценаріїв тестування.

Основні характеристики

• Робота з двома каналами з незалежним керуванням параметрами
• Частота повторення від 0,1 Hz до 50 MHz
• Ширина імпульсу, що програмується від 10 ns до 10 s
• Час переходу (наростання та спадання), що коливається від 6 ns до 100 ms
• Рівні виходу, що налаштовуються від -10 V до +10 V
• Амплітуди імпульсів від 0,1 Vpp до 10 Vpp у навантажування 50 Ом
• Гнучкі режими тригера: Безперервний, Спрацьований, Gated Burst та External Width
• Програмована затримка та генерація подвійних імпульсів
• Зберігає до 99 різних конфігурацій тесту з автоматичним збереженням останньої конфігурації
• Програмування GPIB та RS-232; сумісно з SCPI

Застосування

• Автоматичне обладнання для тестування (ATE)
• Тестування авіоніки та радара
• Тестування комутаційних джерел живлення
• Характеризація активних компонентів

Комплектація

• AC кабель живлення
• CD з інструкцією користувача
• Кабель RS-232
• Тестовий звіт та сертифікат калібрування
