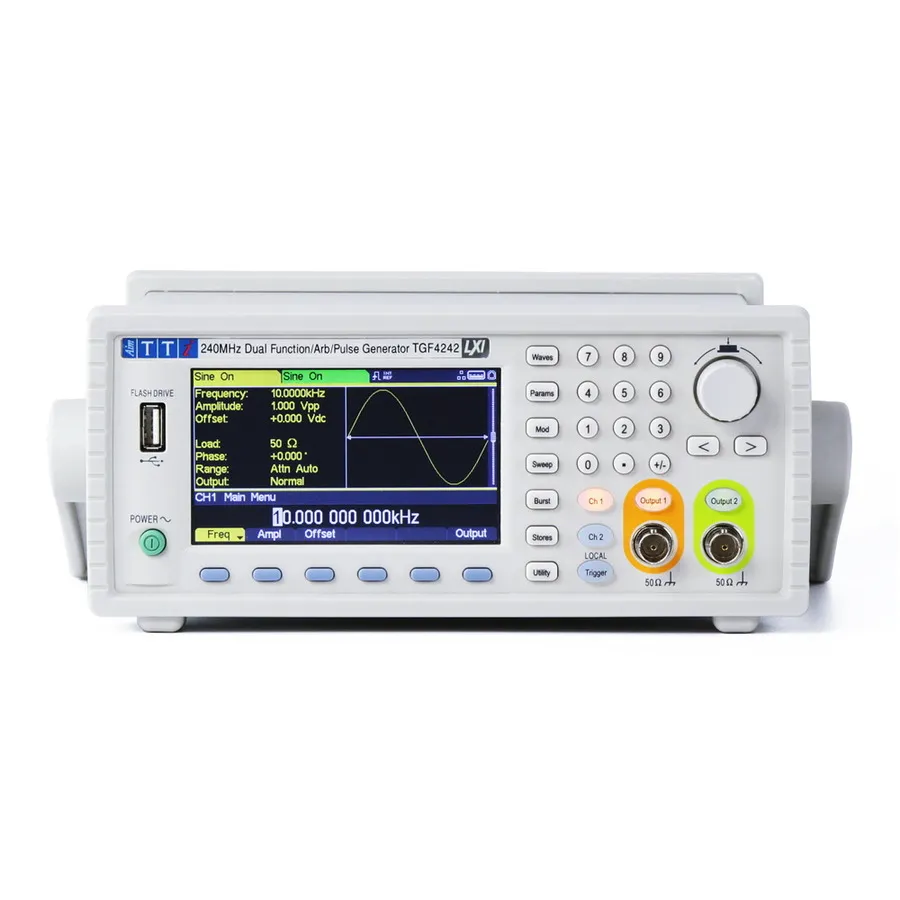

Aim TTi TGF4242 Function/Pulse/Arbitrary Generator

Огляд

Aim TTi TGF4242 — це високопродуктивний двоканальний генератор довільних функцій з можливістю генерування сигналів від 0.001 mHz до 240 MHz. Обладнаний двома ідентичними канали з повною продуктивністю, що підтримують незалежну, пов'язану або режим синхронізації, TGF4242 ідеальний для складних багатоканальних застосувань, які вимагають точної синхронізації та управління сигналами.

Основні характеристики

• Двоканальна конструкція з незалежним, пов'язаним або режимом синхронізації
• Діапазон частот: 0.001 mHz до 240 MHz
• Винятковий синусоїдальний сигнал з THD 0.05% в аудіодіапазоні
• Ультра-точне управління фазою між каналами з розділенням 0.001° (±3600°)
• Генерація прямокутних імпульсів до 25 MHz зі змінним коефіцієнтом заповнення та переходами 3 ns
• Висока розрізняльна здатність частоти: до 14-цифр або 1 µHz точність
• Генерація імпульсів від 1 mHz до 100 MHz з розділенням 100 ps та джиттером 30 ps
• Широкосмуговий генератор шуму з смугою пропускання 50 MHz
• Розширена модуляція: AM, FM, PM, PWM, FSK та сум-модуляція
• Генерація гармонік до 16 гармонік
• Генерація PRBS послідовностей псевдовипадкових бітів з 8 варіантами довжини
• Гнучкі режими тригера: Gate та Burst з внутрішніми або зовнішніми джерелами
• Функції розгортання: лінійна та логарифмічна двонаправлена розгортання
• Інтегрований лічильник/таймер частоти до 125 MHz
• Стабільна базова частота TCXO
• Кольоровий дисплей 4.3 дюйма з високою розрізняльною здатністю та специфічними для каналу кольорами
• Комплексна сполучуваність: USB хост-порт, USB пристрій та LAN (LXI-сумісний); опціональний GPIB інтерфейс
• Програмне забезпечення Waveform Manager Plus для редагування та управління сигналами на основі Windows

Сховище сигналів

• Збереження до чотирьох довільних сигналів у внутрішній пам'яті
• Підтримка зовнішнього USB флеш-диска для зберігання до 1,000 сигналів кожен
• Збереження та відновлення до дев'яти повних налаштувань приладу в енергонезалежній пам'яті

Застосування

• Дизайн схем та тестування
• Перевірка та характеризація RF систем
• Тестування систем комунікацій
• Автоматизовані системи тестування (ATE)
• Лабораторні та виробничі тестові середовища
• Освіта та навчання
