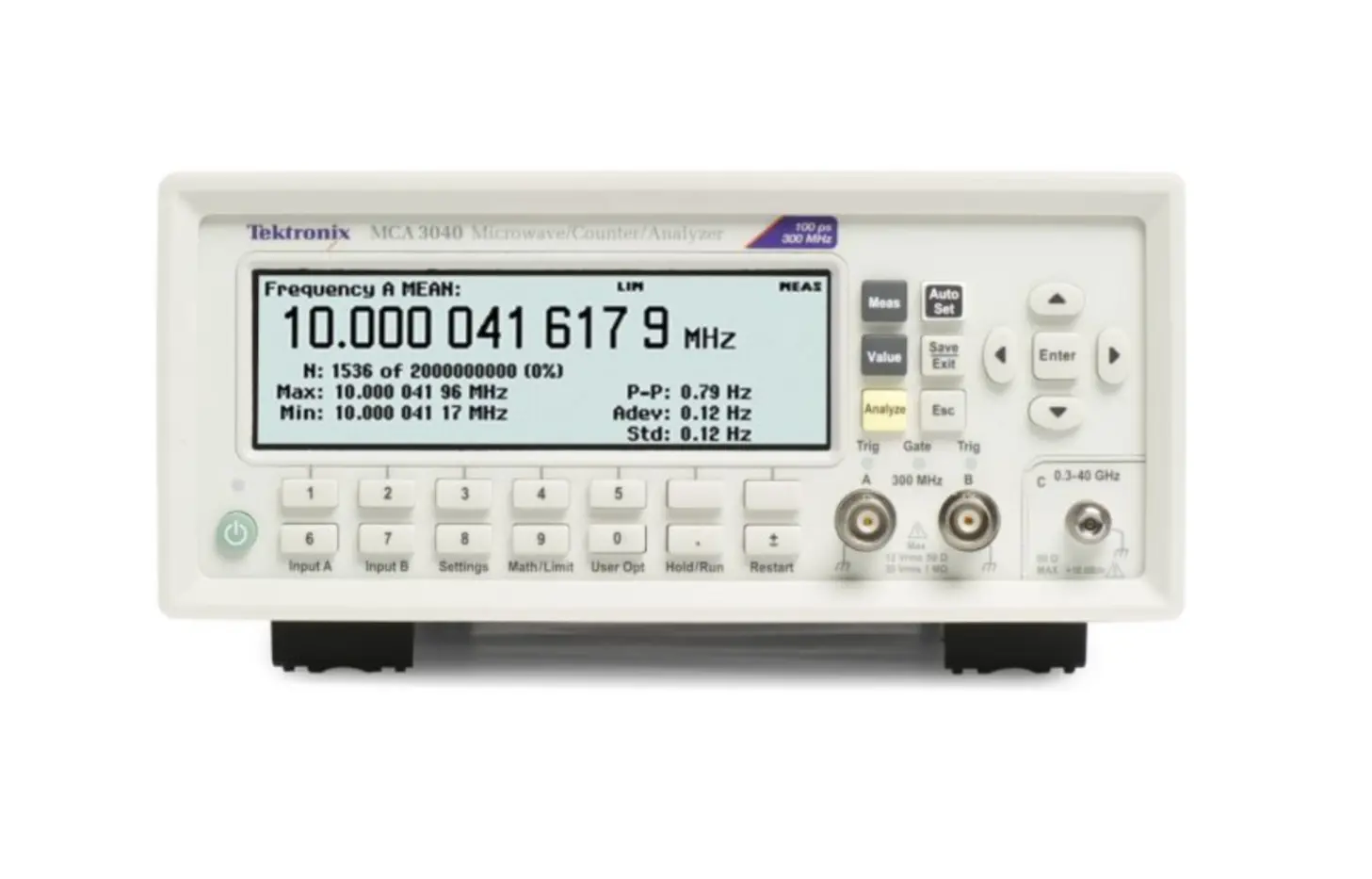

Tektronix MCA3040 Microwave Counter

Огляд

Tektronix MCA3040 — мікрохвильовий лічильник/аналізатор з можливістю вимірювання частоти до 40 ГГц. З інтегрованим вимірювачем потужності, трьома вхідними каналами та численними автоматизованими режимами вимірювання він забезпечує комплексний аналіз RF сигналів для застосувань, що вимагають високої розрізненості та швидкої обробки.

Основні характеристики

• 3 вхідних каналів з можливістю 300 MHz (канали A та B) та 40 ГГц (канал C)
• Часова розрізненість 100 ps при одноразовому вимірюванні
• Розрізненість частоти 12 цифр/секунду з 14-цифровим дисплеєм
• Діапазон потужності: -35 дБм до +10 дБм
• Розрізненість напруги 3 mV
• Інтегрований виміль потужності з додатковими каналами лічильника часу
• Автоматизовані вимірювання: Частота, Період, Коефіцієнт, Часовий інтервал, Похибка часового інтервалу, Тривалість імпульсу, Час наростання/спаду, Фазовий кут, Коефіцієнт заповнення, вимірювання напруги
• Інтерфейси USB та GPIB
• Опціональна високостабільна печевий генератор часу
• Опціональне програмне забезпечення TimeView для аналізу в модуляційній області

Застосування

• Характеризація RF та мікрохвильових сигналів
• Вимірювання частоти та часу
• Аналіз фази та модуляції
• Тестування компонентів та систем
