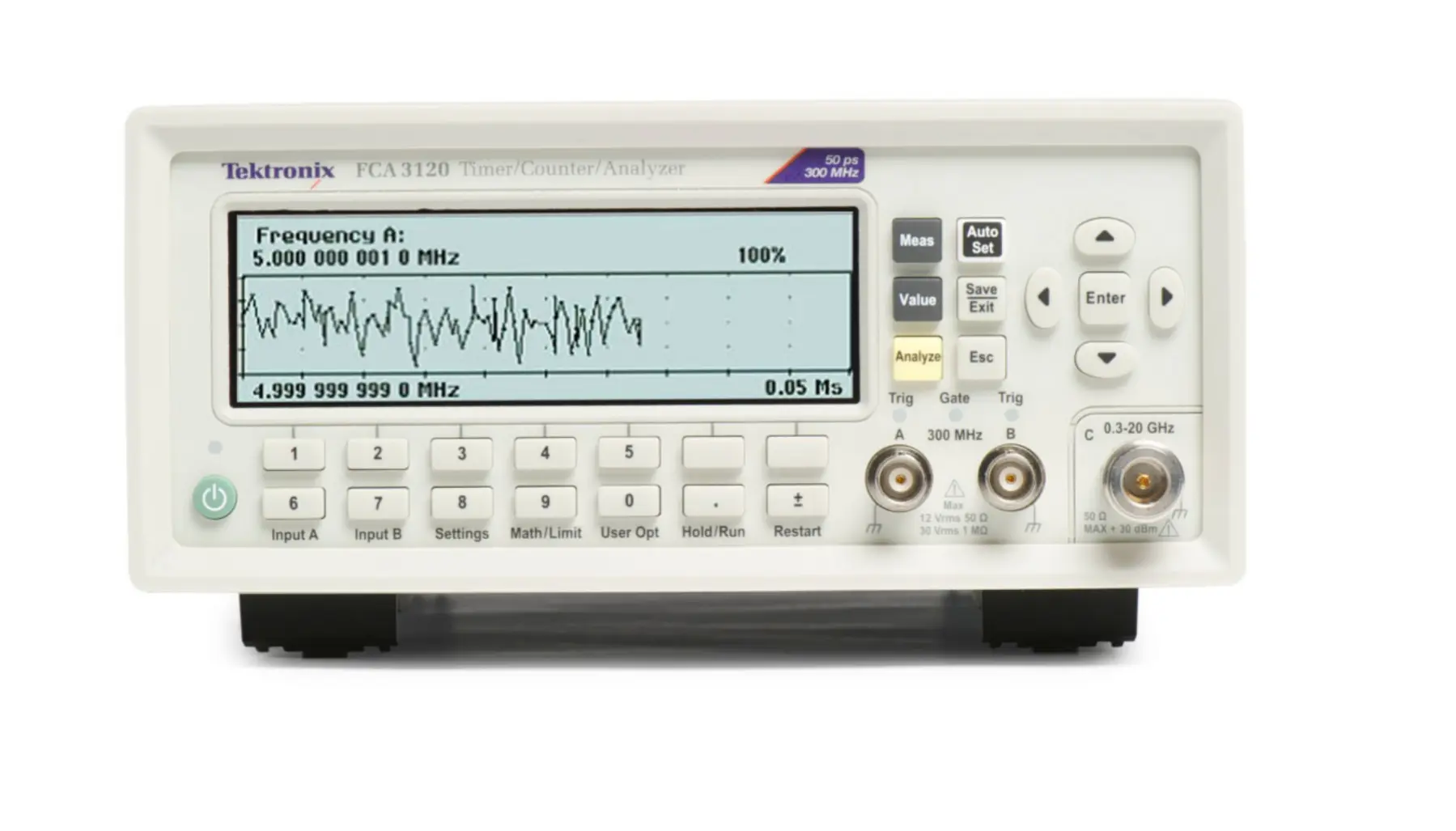

Tektronix FCA3100 Frequency Counter/Timer

Огляд

Tektronix FCA3100 — це таймер/лічильник/аналізатор на 300 МГц, який поєднує кілька функцій вимірювання в одному багатофункціональному приладі. З інтенсивною частотою та часовою роздільною здатністю, можливостями безперервної передачі даних та комплексними режимами аналізу, FCA3100 забезпечує точність та пропускну спроможність, необхідні для вимогливих додатків вимірювання.

Основні характеристики

• Діапазон вимірювання 300 МГц на каналах A та B, до 300-400 МГц у режимі ручного тригера
• Часова роздільна здатність 50 пс з частотною роздільною здатністю 12 цифр
• Розширена точність фази 0.001° та напруги 3 мВ
• Автоматизовані вимірювання: частота, період, співвідношення, часовий інтервал, похибка часового інтервалу, тривалість імпульсу, час нарощування/спаду, кут фази, коефіцієнт заповнення та статистика напруги
• Метод вимірювання з нульовим часом простою та безперервне маркування часу для точного розрахунку розподілу Аллана
• Компенсація гістерезису для поліпшеної точності тригера (типово 2.5 мВ проти 15-20 мВ стандартних)
• Швидкість зберігання 250,000 результатів вимірювання на секунду у внутрішній пам'яті
• Інтерфейси USB та GPIB з передачею до 15,000 результатів на секунду в режимі блоку
• Безперервна передача даних по USB/GPIB під час вимірювання
• Опціональне програмне забезпечення TimeView™ для аналізу в модуляційній області
• Опціональна база часу із стабілізацією в духовці для поліпшеної точності
• Трирічна гарантія

Застосування

• Аналіз та характеризація сигналів у науково-дослідницьких роботах та виробництві
• Перевірка коливань CD-плеєрів та HDB3-кодованих даних
• Вимірювання механічних та медичних пристроїв
• Вимірювання частоти та часових інтервалів у системах тестування та вимірювання
