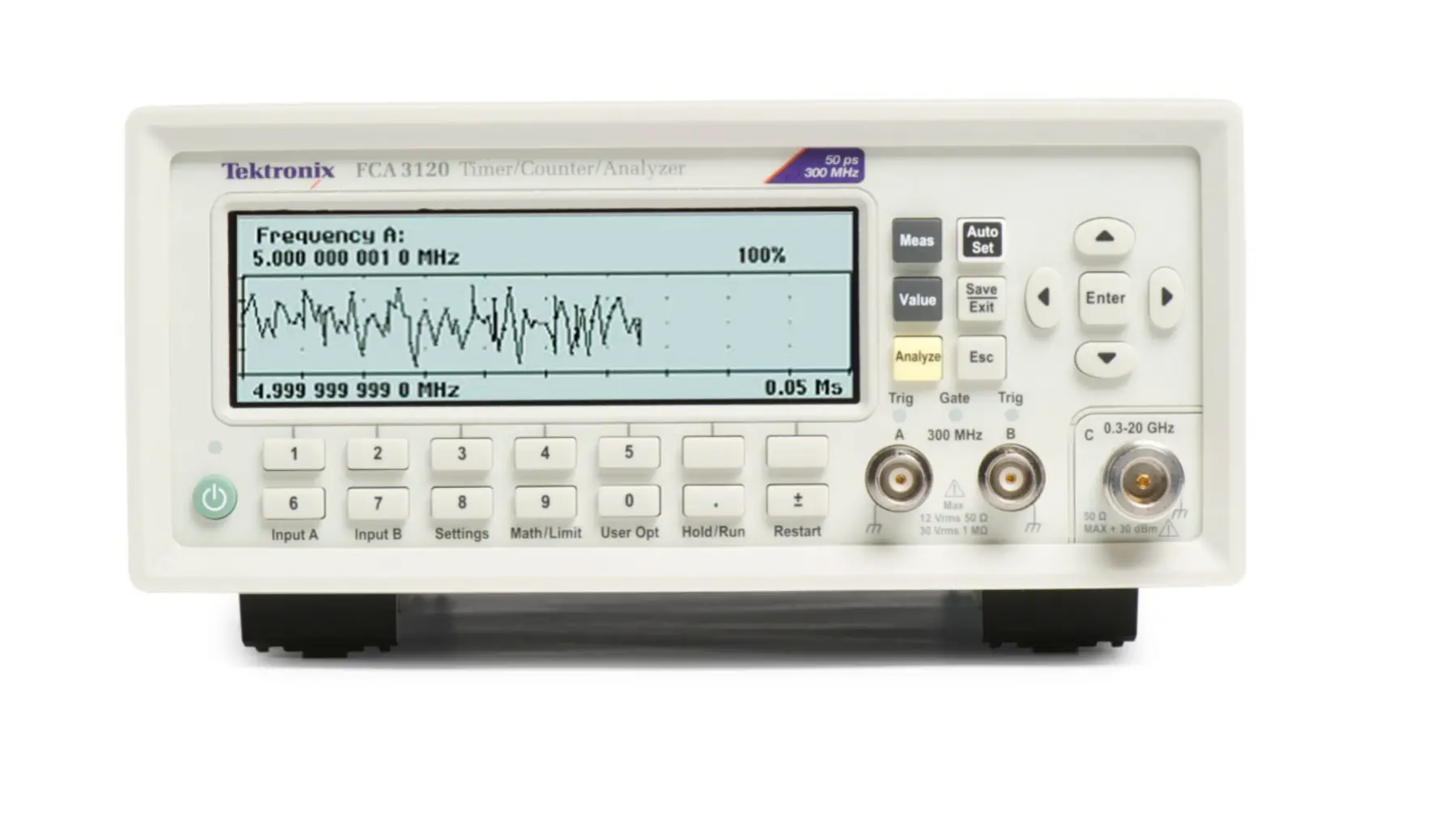

Tektronix FCA3000 Timer/Counter/Analyzer

Огляд

Tektronix FCA3000 — таймер/лічильник/аналізатор, який поєднує безліч функцій в одному багатофункціональному приладі. Завдяки передовій частотній та часовій роздільній здатності, він включає глибоку внутрішню пам'ять та швидку швидкість передачі даних, що робить його придатним для складних застосувань аналізу та вимірювання сигналів.

Основні характеристики

• Частота каналу 300 МГц (канали A та B, до 400 МГц у режимі ручного запуску)
• Часова роздільна здатність 100 пс в однократному режимі з частотною роздільною здатністю 12 цифр/с
• Роздільна здатність фази 0.001° та роздільна здатність напруги 3 мВ
• 250 000 результатів вимірювання в секунду у внутрішню пам'ять з швидкою передачею даних
• Автоматизовані вимірювання включаючи частоту, період, коефіцієнт, часовий інтервал, кут фази, коефіцієнт заповнення та параметри напруги
• Багатопараметричний дисплей, що показує додаткові вимірювання поряд з основними результатами
• USB та GPIB інтерфейси для гнучкого підключення
• Опціональна високостабільна печаткова часова база для підвищеної точності
• Опціональне програмне забезпечення TimeView для аналізу області модуляції

Передові можливості

• Техніка вимірювання з нульовим часом простою для розрахунків відхилення Аллана
• Безперервна часова мітка подій запуску
• Можливість обмеження та кваліфікації для ізоляції кластерів даних
• Компенсація гістерезису, що зменшує помилку рівня запуску з 15-20 мВ до 2.5 мВ
• Комплексні режими аналізу, включаючи статистику вимірювання, гістограми та графіки тенденцій

Застосування

• Аналіз цифрових сигналів та частоти
• Вимірювання та перевірка джиттеру
• Вимірювання фази та часових інтервалів
• Тестування в дослідженнях та розробці
• Контроль якості та перевірка
