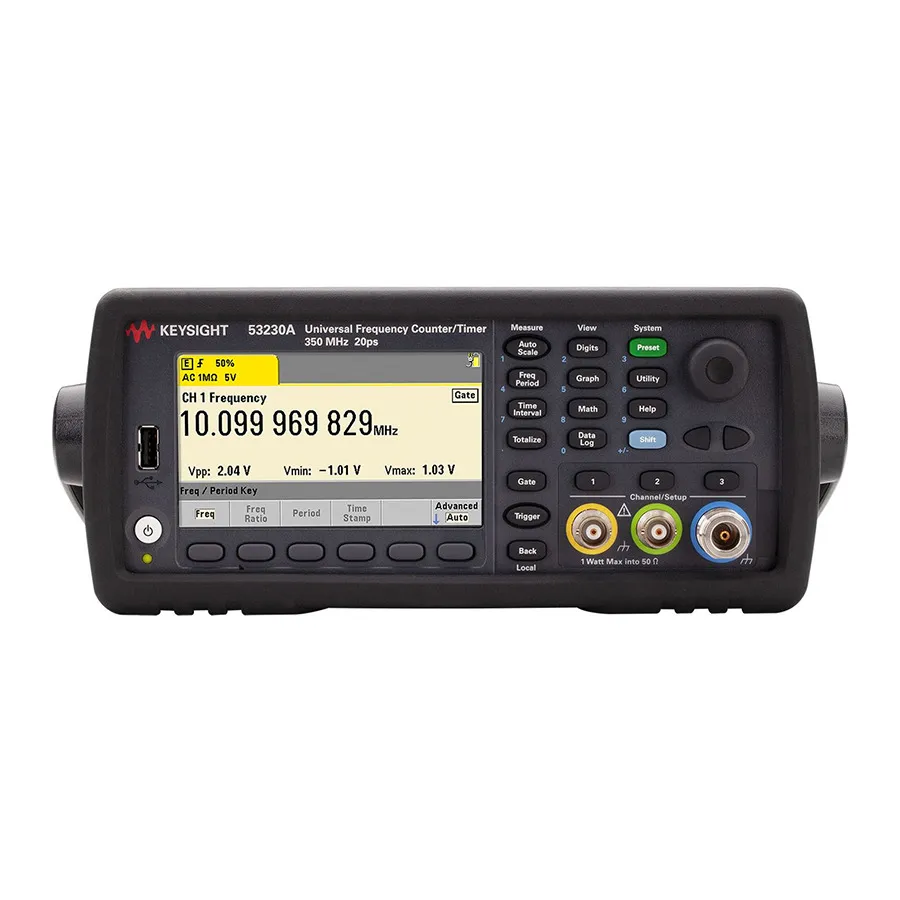

Keysight 53230A/010/106/201/203 Universal Frequency Counter Timer

Огляд

Keysight 53230A/010/106/201/203 — повністю конфігурований RF універсальний лічильник частоти та часу серії 53200 з таймбейсом OCXO ультрависокої стабільності. Забезпечує комплексні багатоканальні вимірювання частоти та часу з двома входами базової смуги 350 МГц (передня та тильна панель) та мікрохвильовим входом 6 ГГц (тильна панель SMA). Дозвіл часового інтервалу 20 ps та швидкість вимірювання до 12 розрядів/сек забезпечують високоточний аналіз частоти та часу.

Основні характеристики

• Два канали 350 МГц з доступом до передньої та тильної панелі
• Мікрохвильовий вхід 6 ГГц на тильній панелі SMA (Опція 203)
• Дозвіл часового інтервалу 20 ps для високоточного хронометрування
• Таймбейс OCXO ультрависокої стабільності
• До 12 розрядів/сек та 90 000 вимірювань часового інтервалу/сек
• Комплексні режими вимірювання: частота, період, відношення, часовий інтервал, тривалість імпульсу, час нарастання/спаду, коефіцієнт заповнення, фаза та характеризація імпульсів
• Аналіз частоти носія та PRF (частота повторення імпульсів)
• Базовий аналіз модуляційної області (MDA) та функція мітки часу
• Безперервні вимірювання без проміжків із детектуванням імпульсних послідовностей
• Пам'ять на 1 млн показань з накопичувачем USB Flash та логуванням трендів
• Кумулятивна гістограма та вбудований математичний аналіз
• Інтерфейси LXI-C/Ethernet, USB та GPIB
• Опціональна батарея для портативних вимірювань
• Включена ліцензія BenchVue

Застосування

• Багатоканальні вимірювання RF та мікрохвильової частоти
• Аналіз частоти повторення імпульсів та частоти носія
• Високоточні вимірювання часу та фази
• Аналіз модуляційної області для оцінки якості сигналу
• Інтеграція в автоматизовані системи вимірювання та тестування
• Аналіз довгострокових трендів та запис даних

Комплектація

• Силовий кабель IEC
• USB кабель
• Документація на CD з бібліотекою Keysight IO
• Сертифікат калібрування
• Трирічна гарантія
