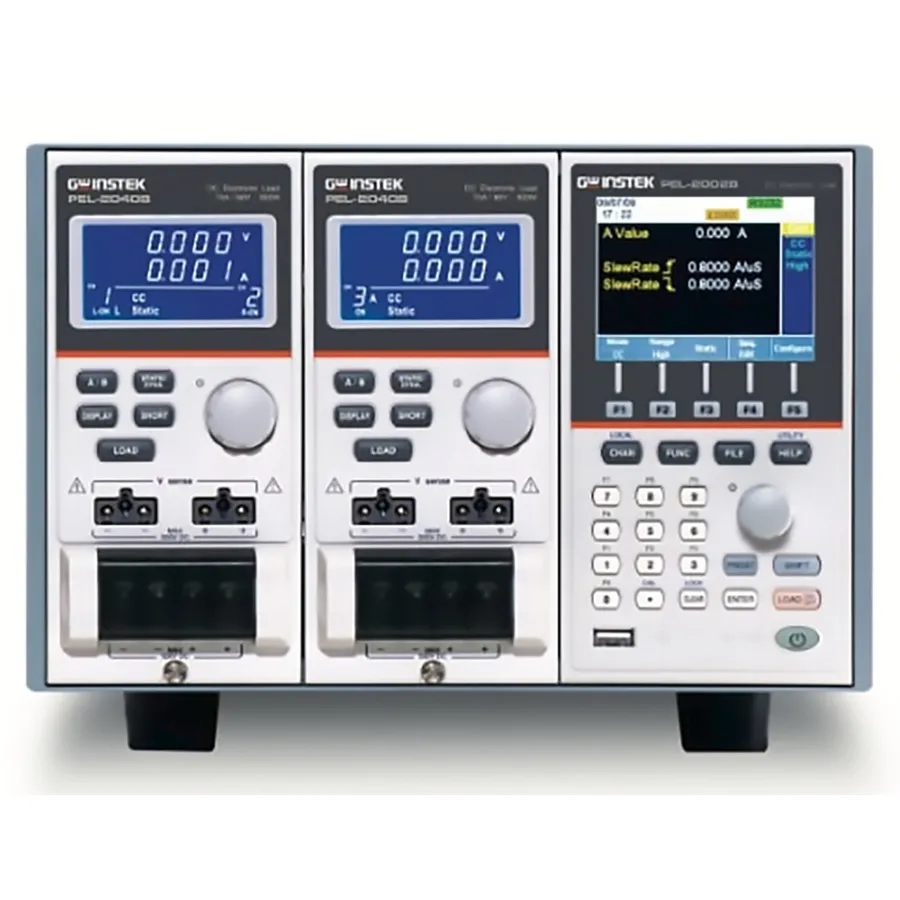

GW Instek PEL-2002B DC Electronic Load 2-Slot Mainframe

Огляд

GW Instek PEL-2002B — це 2-слотовий програмований DC електронний модуль навантаження, розроблений для тестування джерел живлення, DC-DC перетворювачів та батарей у напівпровідникових застосуваннях. З модульною структурою він підтримує гнучку конфігурацію для задоволення різноманітних вимог тестування, дозволяючи користувачам налаштовувати свої тестові системи на основі кількості каналів і необхідних характеристик навантаження.

Основні характеристики

• 2-слотовий програмований DC електронний модуль навантаження з модульною конструкцією
• Функція послідовності для швидкісних симуляцій навантаження з швидкістю до 100 мікросекунд на крок
• Гнучка конфігурація, що підтримує до 4 каналів на шасі
• Паралельне підключення входів для збільшення ємності навантаження
• Режими захисту: OCP, OVP, OPP, RVP, UVP
• Функція Go/NoGo для моніторингу результатів тестування
• Кілька інтерфейсів: USB Device/Host, RS-232C/RS485, LAN та опціональний GPIB
• 12 програмованих робочих процедур з 10 завданнями налаштування кожна
• Зовнішні аналогові роз'єми керування/моніторингу на задній панелі
• Підтримка драйверу LabView та програмного забезпечення Data Logging

Застосування

• Валідація проектування джерел живлення та контроль якості
• Тестування та характеризація DC-DC перетворювачів
• Тестування продуктивності батарей
• Перевірка відклику динамічного навантаження
• Симуляція багатовихідного джерела живлення

Комплектація

• Силовий кабель
• CD ROM з користувальницьким посібником, посібником програмування та драйвером USB
• Кабелі навантаження GTL-120 (2x червоні, 2x чорні на модуль навантаження)
• Кабелі дистанційного датчика GTL-121 (1x червоний, 1x чорний на модуль навантаження)
