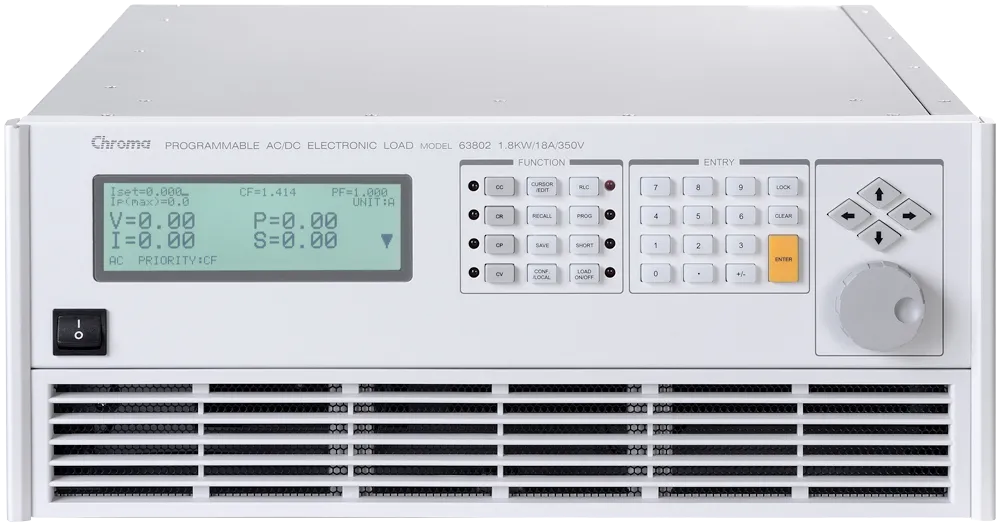

Chroma 63804 Programmable AC/DC Electronic Load
Chroma 63804 програмовне AC/DC електронне навантаження
Chroma 63804 programmable AC/DC electronic load with 4500W power, 45 Arms current rating, and real-time compensation for distorted waveforms.
Деталі продукту
| Модель | 63804 |
| Виробник | Chroma |
| Категорія | Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
Chroma 63804 — програмовне AC/DC електронне навантаження, розроблене для імітації умов навантаження з високим коефіцієнтом пікових значень та різними коефіцієнтами потужності з компенсацією в реальному часі, навіть при спотворених формах напруги. З номінальною потужністю 4500W та максимальним струмом 45 Arms, воно працює в діапазоні напруги 50-350 Vrms та підтримує як AC (45-440 Hz), так і DC режими.
Пристрій включає вбудовані 16-розрядні схеми вимірювання високої точності для аналізу встановленого та перехідного режимів, включаючи дійсну RMS напругу та струм, активну потужність (P), повну потужність (S), реактивну потужність (Q), коефіцієнт пікових значень, коефіцієнт потужності та THD. Два аналогові виходи дозволяють підключення зовнішнього осцилографа для контролю напруги та струму.
Основні характеристики
- Компенсація навантаження в реальному часі для спотворених хвиль та умов високого коефіцієнта пікових значень
- Управління Master/Slave паралельно для синхронізованої роботи декількох навантажень
- Програмована швидкість наростання для динамічного моделювання перехідних процесів навантаження
- Опціональний графічний користувацький інтерфейс для підвищеної зручності використання
- 16-розрядні схеми вимірювання високої точності для точної діагностики
Застосування
- Тестування режиму постійного навантаження (CC, CR, CP) з програмованим коефіцієнтом потужності та коефіцієнтом пікових значень
- Моделювання випрямленого навантаження для тестування та характеризації нелінійних навантажень
- Тестування та перевірка регульованих джерел живлення
- Тестування паливних елементів, фотоелектричних модулів та батарейних пакетів
- Перевірка конструкції інвертора та характеризація динамічного відклику
Характеристики
| AC Electronic Load Simulation Operating Modes | Constant Load Modes allow users to set the following operating modes: CC, CR and CP mode. The CC and CP modes in this category allows users to program PF, CF, or both. The power factor range is limited based on crest factor programmed. If the programmed PF is positive then the current will lead the voltage waveform. When PF is set negative, the current will lag the voltage waveform. The 63800 AC & DC Electronic Load is also capable of simulating non-linear rectified loads for a wide range of testing applications, with three load modes available for rectified load simulations: RLC, CP and Inrush Current. |
| DC Load Simulation | Chroma’s 63800 DC load simulation includes four load modes: constant current, constant resistance, constant voltage and constant power as depicted below. CC, CR, CP mode can be used for regulated voltage power supply testing. Many inverter designs, although its input is DC, show an input current and will show rectified pattern. This unique load mode makes the Chroma 63800 load ideal for Fuel Cell, PV module/array and Battery testing. |
| Power | 1800W3600W4500W |
| Current | 0 ~ 18Arms (54 Apeak, continue)0 ~ 36Arms (108 Apeak, continue)0 ~ 45Arms (135 Apeak, continue) |
| Voltage *¹ | 50 ~ 350Vrms (500 Vpeak)50 ~ 350Vrms (500 Vpeak)50 ~ 350Vrms (500 Vpeak) |
| Frequency | 45 ~ 440Hz, DC45 ~ 440Hz, DC45 ~ 440Hz, DC |
| 63804 | Programmable AC&DC Electronic Load 4500W/45A/350V |
