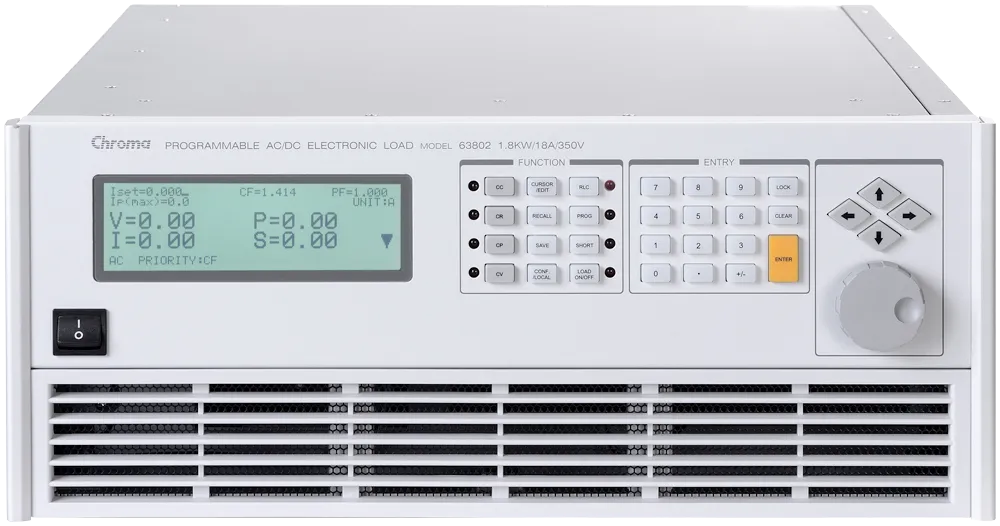

Chroma 63803 програмовне AC/DC електронне навантаження

Огляд

Chroma 63803 — програмовне AC/DC електронне навантаження, розроблене для імітації умов навантаження з високим коефіцієнтом пікових значень та різними коефіцієнтами потужності з компенсацією в реальному часі, навіть при спотворених формах напруги. З номінальною потужністю 3600W та максимальним струмом 36 Arms, воно працює в діапазоні напруги 50-350 Vrms та підтримує як AC (45-440 Hz), так і DC режими.

Пристрій включає вбудовані 16-розрядні схеми вимірювання високої точності для аналізу встановленого та перехідного режимів, включаючи дійсну RMS напругу та струм, активну потужність (P), повну потужність (S), реактивну потужність (Q), коефіцієнт пікових значень, коефіцієнт потужності та THD. Два аналогові виходи дозволяють підключення зовнішнього осцилографа для контролю напруги та струму.

Основні характеристики

• Компенсація навантаження в реальному часі для спотворених хвиль та умов високого коефіцієнта пікових значень
• Управління Master/Slave паралельно для синхронізованої роботи декількох навантажень
• Програмована швидкість наростання для динамічного моделювання перехідних процесів навантаження
• Опціональний графічний користувацький інтерфейс для підвищеної зручності використання
• 16-розрядні схеми вимірювання високої точності для точної діагностики

Застосування

• Тестування режиму постійного навантаження (CC, CR, CP) з програмованим коефіцієнтом потужності та коефіцієнтом пікових значень
• Моделювання випрямленого навантаження для тестування та характеризації нелінійних навантажень
• Тестування та перевірка регульованих джерел живлення
• Тестування паливних елементів, фотоелектричних модулів та батарейних пакетів
• Перевірка конструкції інвертора та характеризація динамічного відклику
