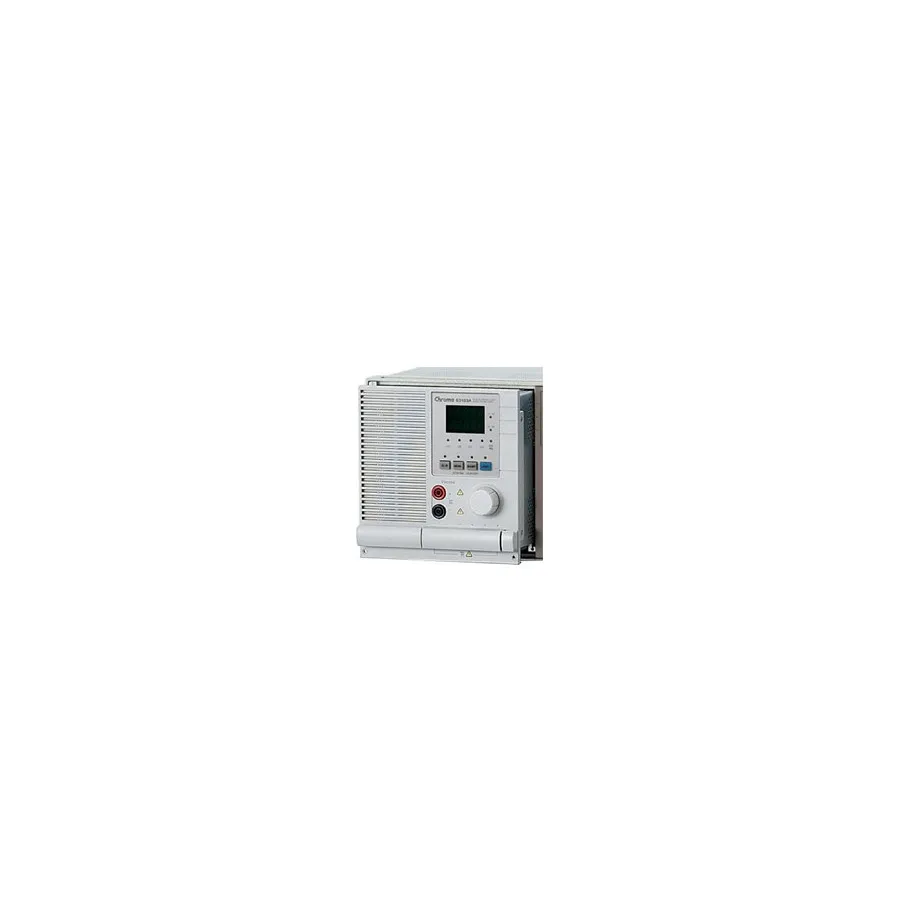

Chroma 63108A Electronic Load Module

Огляд

Chroma 63108A — програмований DC модуль навантаження призначений для тестування та оцінки багатовихідних AC/DC блоків живлення, DC/DC перетворювачів, зарядних пристроїв та компонентів силової електроніки. Має можливість роботи при високій напрузі до 500V у поєднанні з помірними рейтингами струму, що робить його ідеальним для тестування високовольтних блоків живлення. Модуль містить передові MOSFET технології для точного керування навантаженням та сумісний з основними рамками серії 6310 та 6310A.

Основні характеристики

• Максимальний струм 20A, максимальна напруга 500V, максимальна потужність 600W
• Режими роботи: Constant Current (CC), Constant Resistance (CR), Constant Power (CP) та Constant Voltage (CV)
• Динамічне навантаження з програмованими параметрами до 20kHz швидкістю
• Швидкий час відповіді від 0.32mA/s до 10A/s
• 16-бітне прецизійне вимірювання напруги та струму з подвійним діапазоном та точністю 0,025%
• Користувацькі програмовані 100 послідовностей, збережені в EEPROM
• Функція тестування OCP з автоматичним виявленням
• Можливість дистанційного зондування для виключення помилок від падіння напруги
• Моделювання короткого замикання та функція синхронізації для розряду акумулятора
• Повний захист: перенапруга, перенапруга, надмірна потужність, перегрів та зворотний захист
• Інтерфейси USB, GPIB та RS-232
• Цифровий I/O для інтеграції в автоматизовані лінії виробництва

Застосування

• Тестування та перевірка високовольтних блоків живлення
• Оцінка високовольтних DC/DC перетворювачів
• Тестування промислових та аерокосмічних систем живлення
• Характеризація компонентів силової електроніки
• Моделювання динамічного навантаження та тестування перехідних процесів
• Вимірювання розряду акумулятора та синхронізації
• Прототипування при дослідженні та розробці
• Тестування на лінії виробництва та вхідна перевірка
