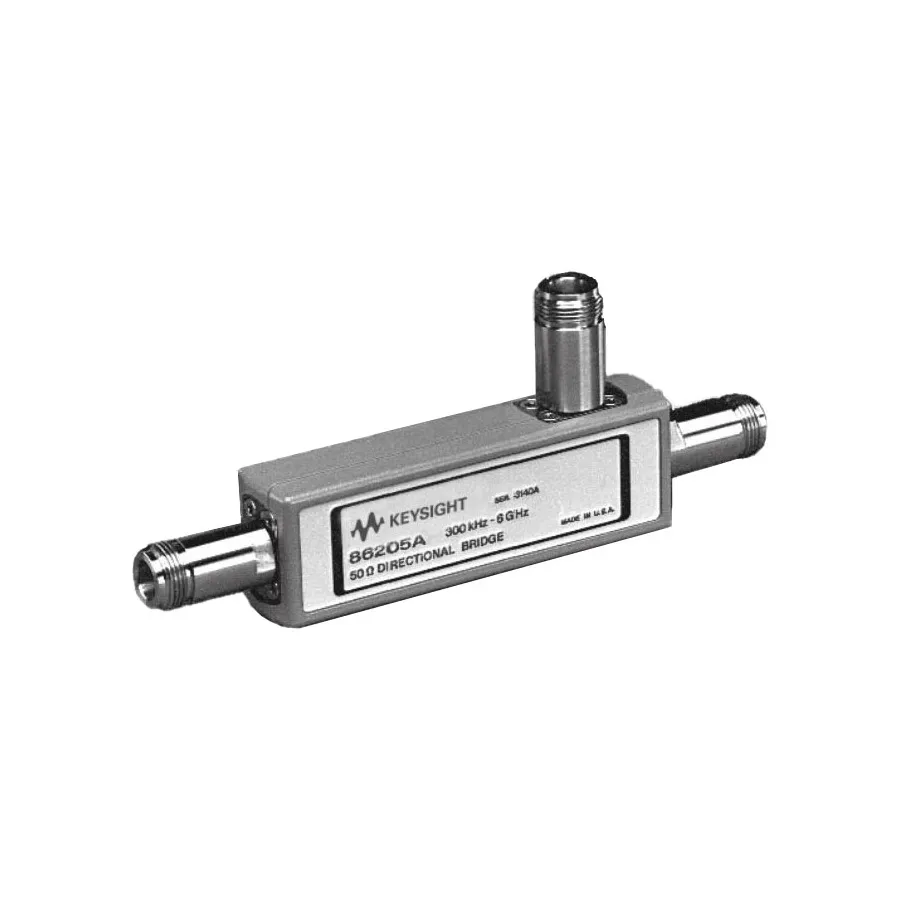

Keysight 86205A RF Directional Bridge
Keysight 86205A RF спрямований міст
Запитати ціну
Keysight 86205A RF directional bridge for reflection measurements and signal leveling across 300 kHz to 6 GHz delivers 40 dB directivity and 1.5 dB insertion loss.
Деталі продукту
| Модель | 86205A |
| Виробник | Keysight |
| Категорія | Directional Couplers |
| Наявність | На замовлення |
Опис
Огляд
Keysight 86205A — спрямований міст з високою направленістю на 50 Ом, розроблений для точного вимірювання коефіцієнтів відбиття та регулювання сигналу в загальних RF-додатках. Працює від 300 кГц до 6 ГГц, забезпечуючи відмінну направленість та низькі втрати вставлення.
Основні характеристики
- Коефіцієнт зв'язку: 16 дБ + 0,15 дБ/ГГц (< 3 ГГц); 16,5 дБ - 0,20 дБ/ГГц (> 6 ГГц)
- Направленість: 30 дБ @ 0,3 МГц, 40 дБ @ 2 ГГц, 30 дБ @ 3 ГГц, 20 дБ @ 5 ГГц, 16 дБ @ 6 ГГц
- Зворотні втрати: 23 дБ @ 2 ГГц, 20 дБ @ 3 ГГц, 18 дБ @ 5 ГГц, 16 дБ @ 6 ГГц
- Втрати вставлення: 1,5 дБ + 0,1 дБ/ГГц
- Гнізда Type-N (жіночі)
Застосування
- Вимірювання коефіцієнта відбиття та імпедансу
- Регулювання джерела сигналу та моніторинг
- Аналіз та характеризація RF-мереж
- Вимірювання ліній передачі та антен
Характеристики
| Series | 8620xx Series |
