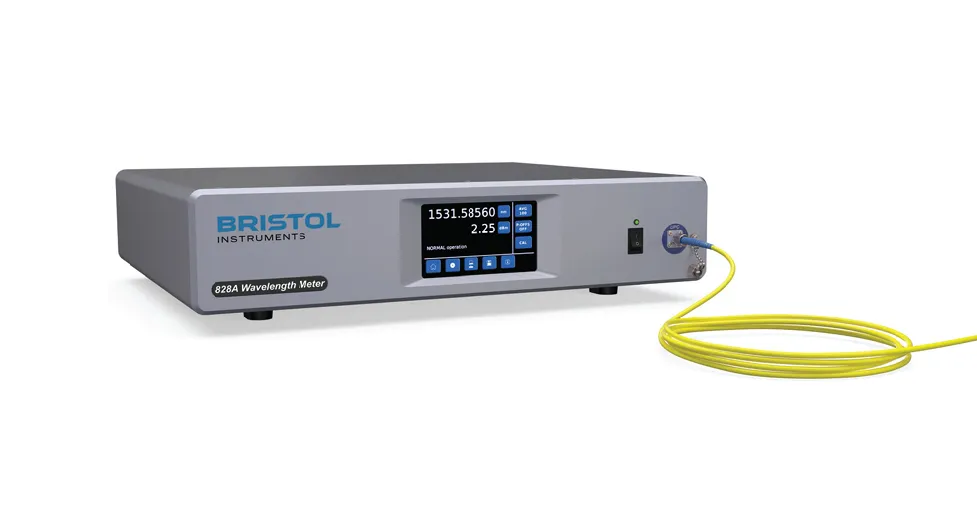

Bristol 828A Optical Wavelength Meter
Bristol 828A оптичний вимірювач довжини хвилі
Bristol 828A is a precision optical wavelength meter with 1 kHz measurement rate, ±0.3 pm accuracy, and wavelength coverage from 1250 to 1650 nm for WDM applications.
Деталі продукту
| Модель | 828A |
| Виробник | Bristol |
| Категорія | Dimensional Measuring Tools |
| Наявність | На замовлення |
Опис
Огляд
Bristol 828A — це прецизійний оптичний вимірювач довжини хвилі, розроблений для швидкого та точного вимірювання налаштовуваних передавачів лазерів у додатках WDM (мультиплексування з розділенням за довжиною хвилі). Використовуючи технологію Fizeau etalon з масивом детекторів InGaAs, прилад досягає стійкої частоти вимірювання 1 кГц, що значно скорочує час тестування виробництва приймачів WDM та оптичних компонентів.
828A поєднує високу чутливість (мінімальна вхідна потужність -40 дБм або 0,1 мкВт) з автоматичним регулюванням ослаблення та обробкою сигналу на борту. Дисплей сенсорного екрана забезпечує зручне управління та відображення даних, в той час як кілька варіантів з'єднання (RS-422, USB, Ethernet та опціональний GPIB) підтримують різні сценарії інтеграції та потокування даних.
Основні характеристики
- Стійка частота вимірювання 1 кГц для ефективного тестування виробництва
- Точність вимірювання довжини хвилі ±0.3 пм з надійністю ≥99.7%
- Діапазон довжини хвилі 1250–1650 нм, охоплюючи смуги C та L
- Точність вимірювання потужності до ±0.5 дБ
- Висока чутливість з мінімальною вхідною потужністю -40 дБм
- Автоматичне регулювання ослаблення для оптимальної роботи на різних рівнях потужності входу
- Дисплей сенсорного екрана для інтуїтивного управління та звітування даних
- Внутрішній буфер для зберігання до мільйона вимірювань
- Кілька варіантів з'єднання: RS-422 серійний, USB, Ethernet та опціональний GPIB
- Калібрування згідно NIST з вбудованим стандартом довжини хвилі
- Надійна конструкція для виробничих середовищ
Застосування
- Тестування виробництва та характеризація приймачів WDM
- Перевірка та сертифікація довжини хвилі налаштовуваних лазерів
- Контроль якості виробництва оптичних компонентів
- Калібрування довжини хвилі та перевірка простежуваності стандартів
- Дослідження та розробка систем оптичної передачі
Характеристики
| Measurement Rate | 1 kHz sustained |
| Wavelength Accuracy | ±0.3 pm |
| Wavelength Range | 1250 to 1650 nm |
| Power Measurement Accuracy | ±0.5 dB |
| Minimum Input Power | -40 dBm (0.1 µW) |
| Input Connector | FC (UPC or APC) fiber-optic |
| Measurement Confidence | ≥99.7% |
| Data Storage Capacity | Up to 1 million measurements |
| Interfaces | RS-422, USB, Ethernet, GPIB (optional) |
| Calibration | NIST traceable with built-in wavelength standard |
| Display | Touch-screen interface |
