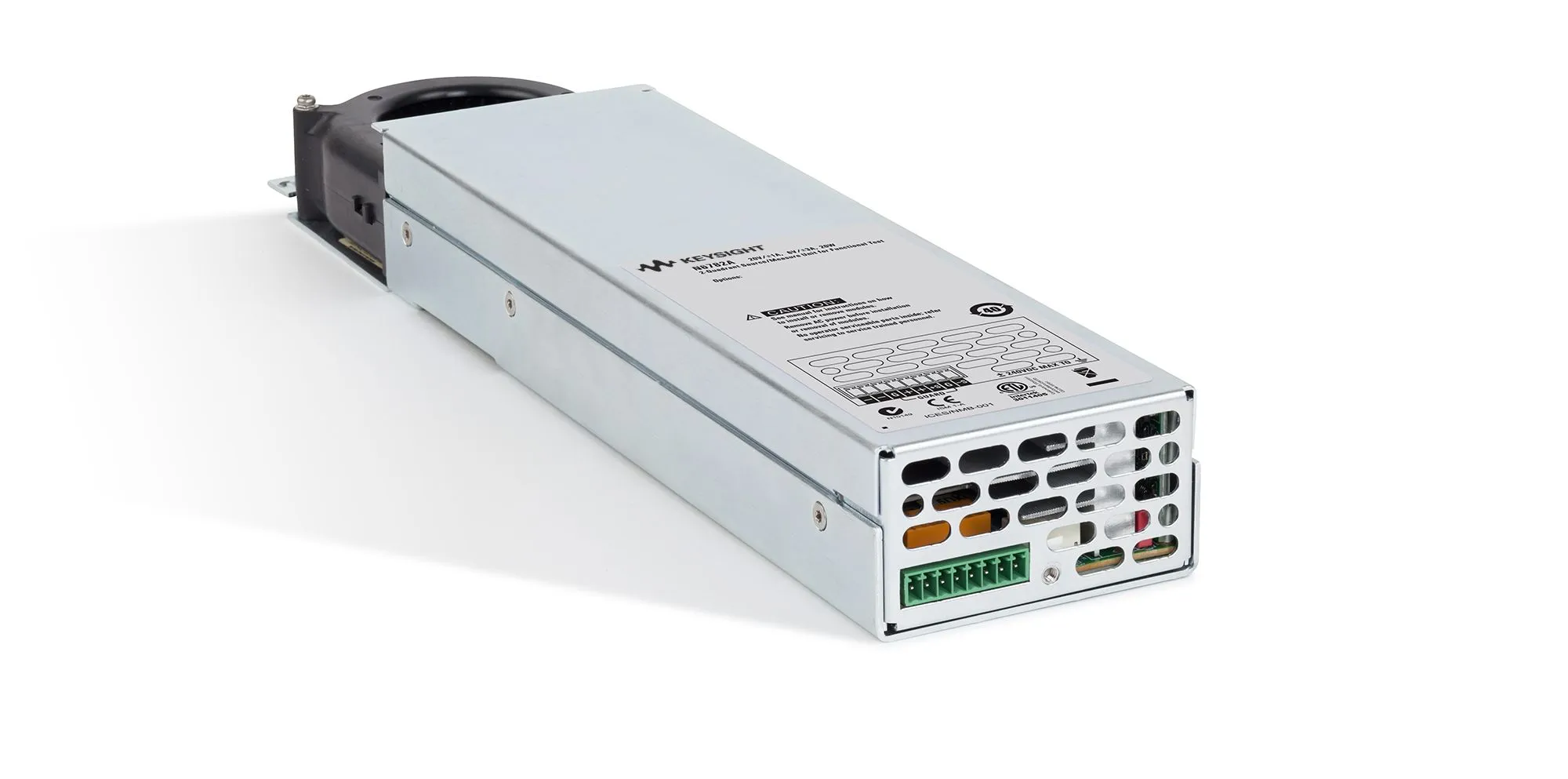

Keysight N6782A двохквадрантний модуль джерела та вимірювання

Огляд

Keysight N6782A — це двохквадрантний модуль джерела та вимірювання (SMU), розроблений для просунутого функціонального тестування пристроїв управління живленням. Він поєднує можливості подачі та відведення струму з високошвидкісною модуляцією до 100 кHz, що дозволяє повністю тестувати вхідні каскади та вихідні навантаження пристроїв. Безривна робота та швидкі цифровані вимірювання роблять його ідеальним для характеризації перетворювачів DC/DC, мікросхем управління живленням та підсилювачів потужності.

Основні характеристики

• Двохквадрантна робота: безперервна подача та відведення струму
• Живлення без збоїв та вимірювання з безперервним перемиканням діапазону
• Напруга на виході: до 20 В з чотирма діапазонами вимірювання струму
• Вихідний струм: максимум ±3 А
• Потужність на виході: 20 Вт
• Точність програмування напруги: 0.025% + 1.8 мВ в діапазоні 20 В
• Точність програмування струму: 0.04% + 300 µА в діапазоні 3 А
• Швидка модуляція DC: зміна виходу за 10 µс або на частоті 100 кHz в резистивних навантаженнях
• Вбудований цифровий перетворювач 200 кHz для високошвидкісних вимірювань з дискретизацією кожні 5 µс
• Відмінна перехідна характеристика для стабільності напруги та струму під час змін навантаження

Застосування

• Функціональне тестування та характеризація перетворювачів DC/DC
• Розроблення та валідація мікросхем управління живленням
• Тестування підсилювачів потужності та каскадів потужності
• Перевірка швидкої перехідної характеристики навантаження
• Розроблення та функціональна валідація пристроїв потужності
