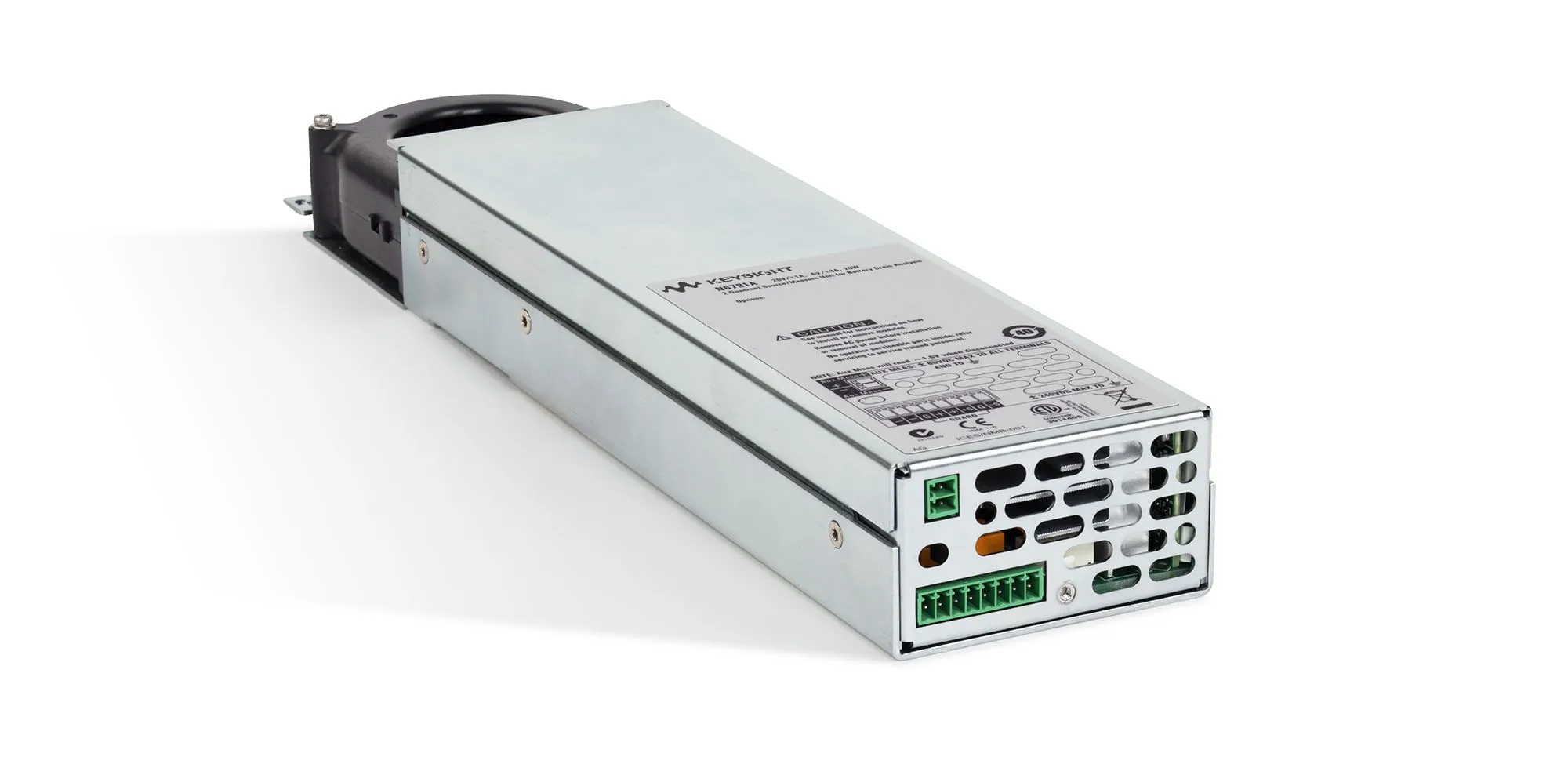

Keysight N6781A Source/Measure Unit

Огляд

Keysight N6781A — це модуль джерела та вимірювання (SMU), розроблений спеціально для аналізу розрядження батареї пристроїв низької потужності. Він оснащений безперервним перемиканням діапазону вимірювання, яке автоматично налаштовується для захоплення рівнів струму від наноампер до ампер без збоїв, що дозволяє точно профілювати споживання енергії електронних книг, мобільних телефонів, MP3-плеєрів та подібних пристроїв, що працюють від батареї. Вбудований 18-бітний цифровий перетворювач забезпечує ефективну вертикальну роздільну здатність 28 бітів у поєднанні з безперервним перемиканням діапазону.

Основні характеристики

• Безперервне перемикання діапазону вимірювання: автоматичний вибір діапазону без збоїв вимірювання
• Програмована напруга на виході: 0–60 В з автоматичним діапазоном
• Потужність на виході: 50–500 Вт залежно від конфігурації модуля
• Точність напруги: 0.06% + 19 мВ при вихідній напрузі 50 В
• Пульсація та шум: 4.5 мВpp при вихідній напрузі 50 В
• Швидке програмування: реакція виходу приблизно за 1.5 мс з резистивним навантаженням
• 18-бітний цифровий перетворювач з ефективною вертикальною роздільною здатністю 28 бітів
• Захист від перевищення напруги, перевищення струму та перегрівання
• Швидкорозбірний роз'єм для легкого підключення пристрою

Застосування

• Аналіз розрядження батареї та споживання енергії мобільних пристроїв
• Характеризація та оптимізація пристроїв низької потужності
• Вимірювання профілю потужності носимих пристроїв та пристроїв IoT
• Прецизійне живлення для лабораторного тестування
