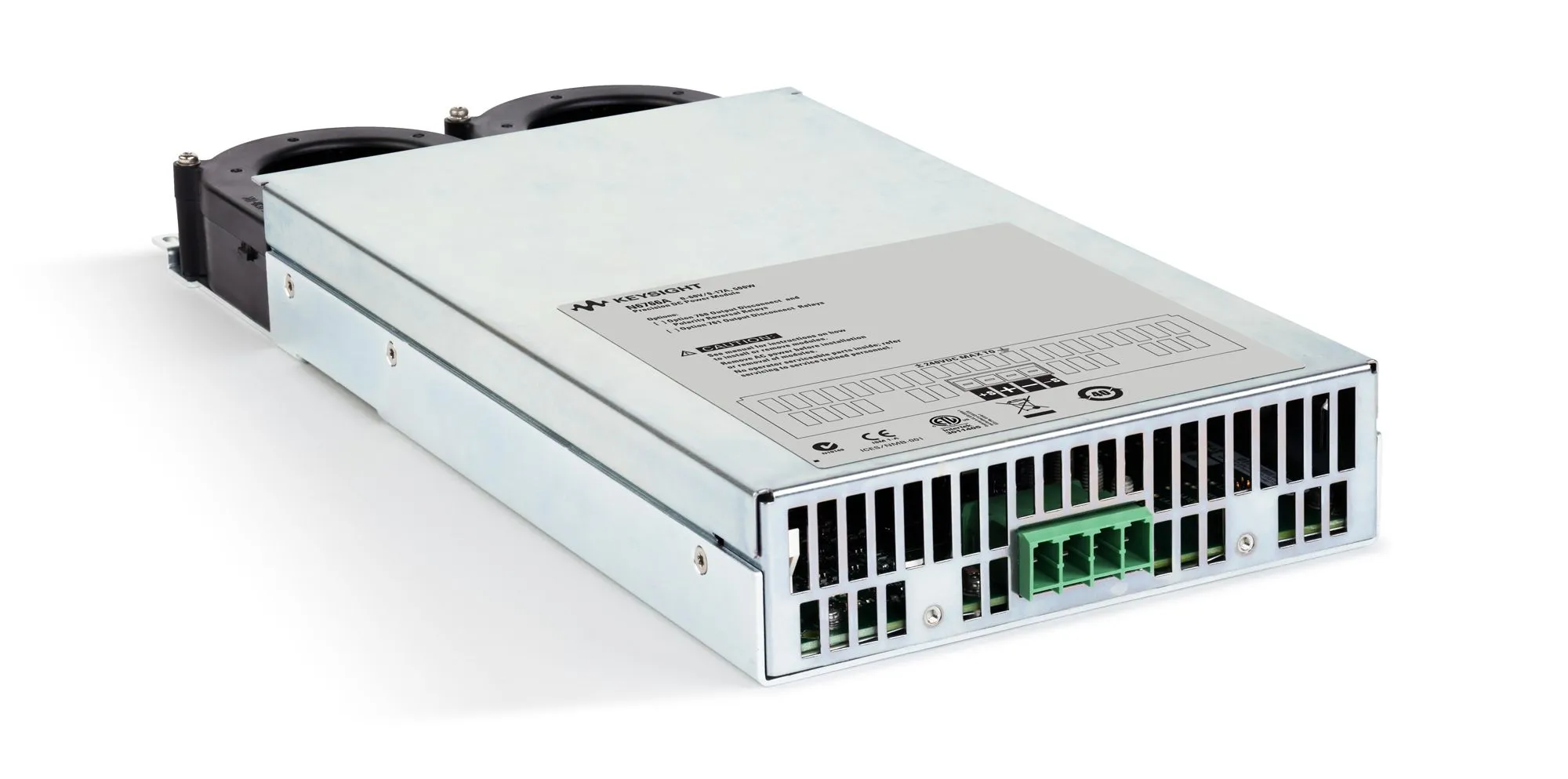

Keysight N6766A прецизійний модуль живлення постійного струму

Огляд

Keysight N6766A — 500Вт прецизійний модуль живлення постійного струму, що забезпечує високовольтний вихід з точним керуванням та можливостями вимірювання. Забезпечує малошумну роботу та дозволяє одночасну оцифровку напруги та струму з захопленням у буфер, подібний до осцилоскопа. Модуль має передові прецизійні характеристики з точністю напруги 0.03% та мінімальними пульсаціями для складних застосувань. Цей двійний модуль легко інтегрується в систему N6700 Low-Profile Modular Power System для автоматичного тестування обладнання (ATE) або N6705 DC Power Analyzer для настільного тестування. Всі моделі платформи включають GPIB, LAN, USB та LXI як стандарт.

Основні характеристики

• Діапазон вихідної напруги 0–60 В з точністю 0.03% + 12 мВ
• Діапазон вихідного струму 0–17 А з точністю 0.075% + 4 мА
• Дуже низькі пульсації та шум: 6 мВ піку-піку напруга, 1 мВ СКЗ напруга, 4 мА СКЗ струм
• Одночасне вимірювання та оцифровка напруги та струму
• Швидке програмування вверх та вниз з резистивними навантаженнями
• Захист від перенапруги, перевантажу струму та перегріву
• Швидкороз'ємний конектор для установки модуля
• Двійний формат модуля займає 2 з 4 слотів платформи

Застосування

• Системи автоматичного тестування обладнання (ATE) для характеризації високовольтних пристроїв
• Точне живлення для чутливих застосувань вимірювання
• Валідація конструкції, що вимагає ультранизького шуму живлення постійного струму
• НДДКР в системах вимірювання високої напруги та прецизійності
