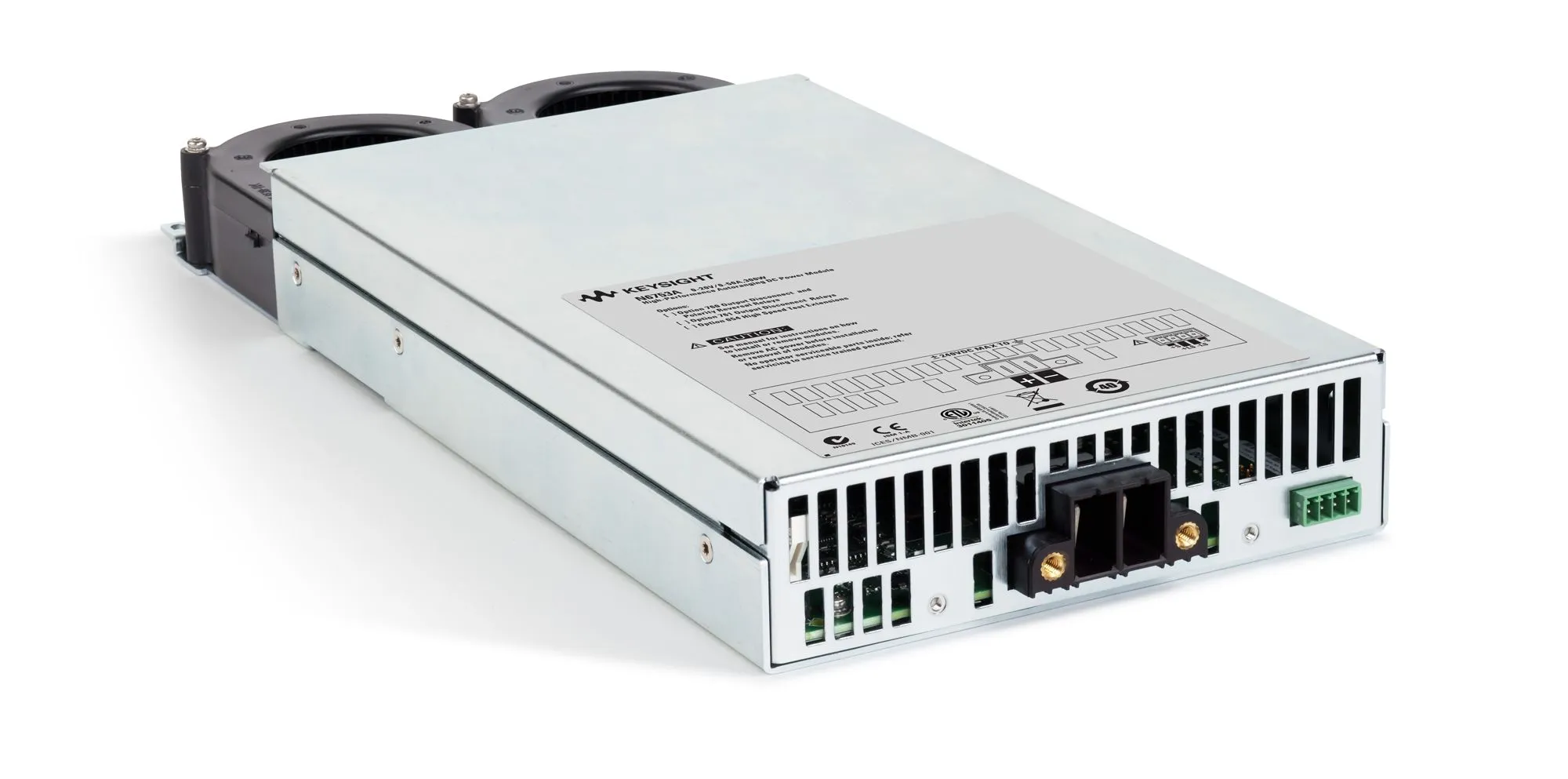

Keysight N6753A Autoranging DC Power Module

Огляд

Keysight N6753A — модуль живлення постійного струму потужністю 300 W, призначений для систем автоматичного тестування, лабораторного тестування та прецизійних застосувань, які потребують високих струмів. Цей модуль забезпечує низький рівень шуму й високу точність вихідного сигналу зі швидкістю програмування у 50 разів швидшою, ніж у звичайних програмованих джерел живлення. Двослотовий дизайн займає два з чотирьох слотів шасі, але забезпечує виняткову поточну здатність. Модуль інтегрується з N6700 Low-Profile Modular Power System та N6705 DC Power Analyzer з підтримкою GPIB, LAN, USB та LXI.

Основні характеристики

• Потужність 300 W з автоматичним діапазоном
• Напруга: 20 V з точністю 0,06% + 10 mV
• Струм: 50 A з точністю вимірювання 0,1% + 30 mA
• Низькі пульсація та шум: 1 mV (ефективне значення), 5 mV (розмах), 10 mA (ефективне значення струму)
• Швидка комутація: підйом/спадання, як правило, 1,5 ms при резистивному навантаженні
• Двослотовий дизайн шасі для високострумових застосувань
• Вбудований захист від перенапруги, перевантаження за струмом та перегріву
• Опціональне розширення для швидкісного тестування

Застосування

• Високострумові джерела живлення постійного струму в системах ATE
• Застосування для заряджання та розряджання батарей
• Лабораторне тестування пристроїв та модулів з високими струмами
• Джерело живлення з низьким рівнем шуму для точного тестування аналогових та змішаних сигналів
