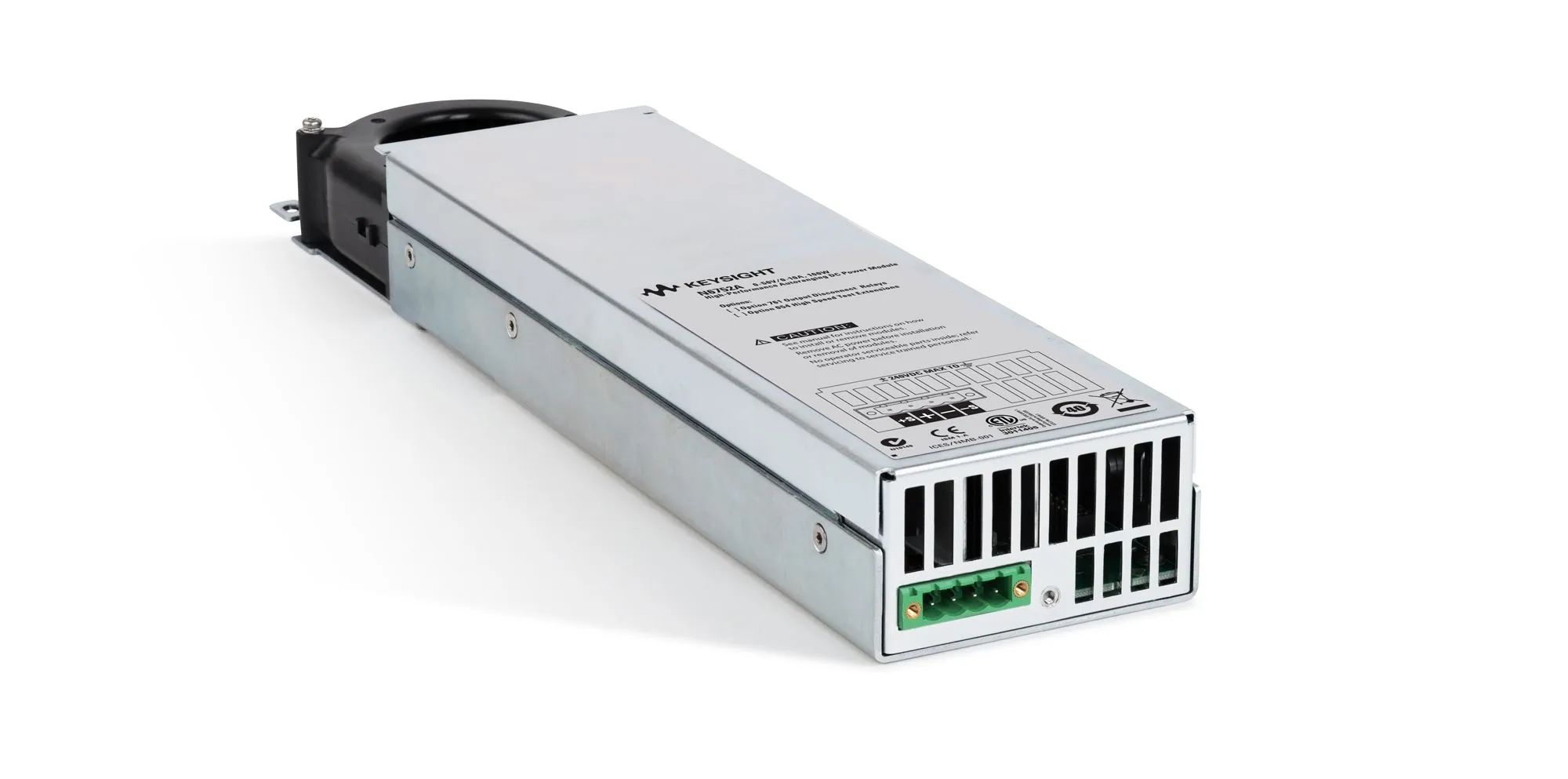

Keysight N6752A модуль живлення DC з автоматичною регулювання

Огляд

Keysight N6752A — це потужність 100 Вт високопродуктивний модуль живлення DC з автоматичною регулювання, що забезпечує швидке програмування (у 10-50 разів швидше, ніж звичайні джерела живлення), низькошумовий вихід та високу точність вимірювання. Розроблений для систем автоматизованого тестування (ATE) та стендового тестування, він поєднує програмовані виходи напруги до 60 В з гнучкістю автоматичного регулювання струму. Опціональне розширення високошвидкісного тестування забезпечує цифровізатор, схожий на осцилоскоп, для точного вимірювання швидких перехідних процесів або імпульсних подій.

Основні характеристики

• Автоматична регулювання виходу: 0-50V, 0-10A, 100W
• Точність програмування напруги: 0.06% + 19 mV
• Точність вимірювання струму: 0.1% + 20 mA
• Пульсація та шум: 4.5 mV peak-to-peak, 350 µV rms напруга; 2 mA rms струм
• Швидке програмування вгору/вниз: зазвичай 1.5 ms з резистивним навантаженням
• Модуль шириною один слот: займає 1 з 4 слотів основної мови (до чотирьох модулів 50/100W на основу)
• Опціональне розширення високошвидкісного тестування з цифровізатором, схожим на осцилоскоп
• Захист від перенапруги, перевантаження по струму та перегріву
• Роз'ємник швидкого відключення
• Відповідність GPIB, LAN, USB та LXI стандартам

Застосування

• Системи автоматизованого тестування (ATE) через модульну систему живлення N6700 Low-Profile
• Стендове тестування та характеризація через аналізатор живлення N6705 DC
• Вимірювання перехідної характеристики пристрою, що тестується
• Вимірювання швидких імпульсних та перехідних подій з опціональними розширеннями
• Модульні багатомодульні конфігурації тестування
