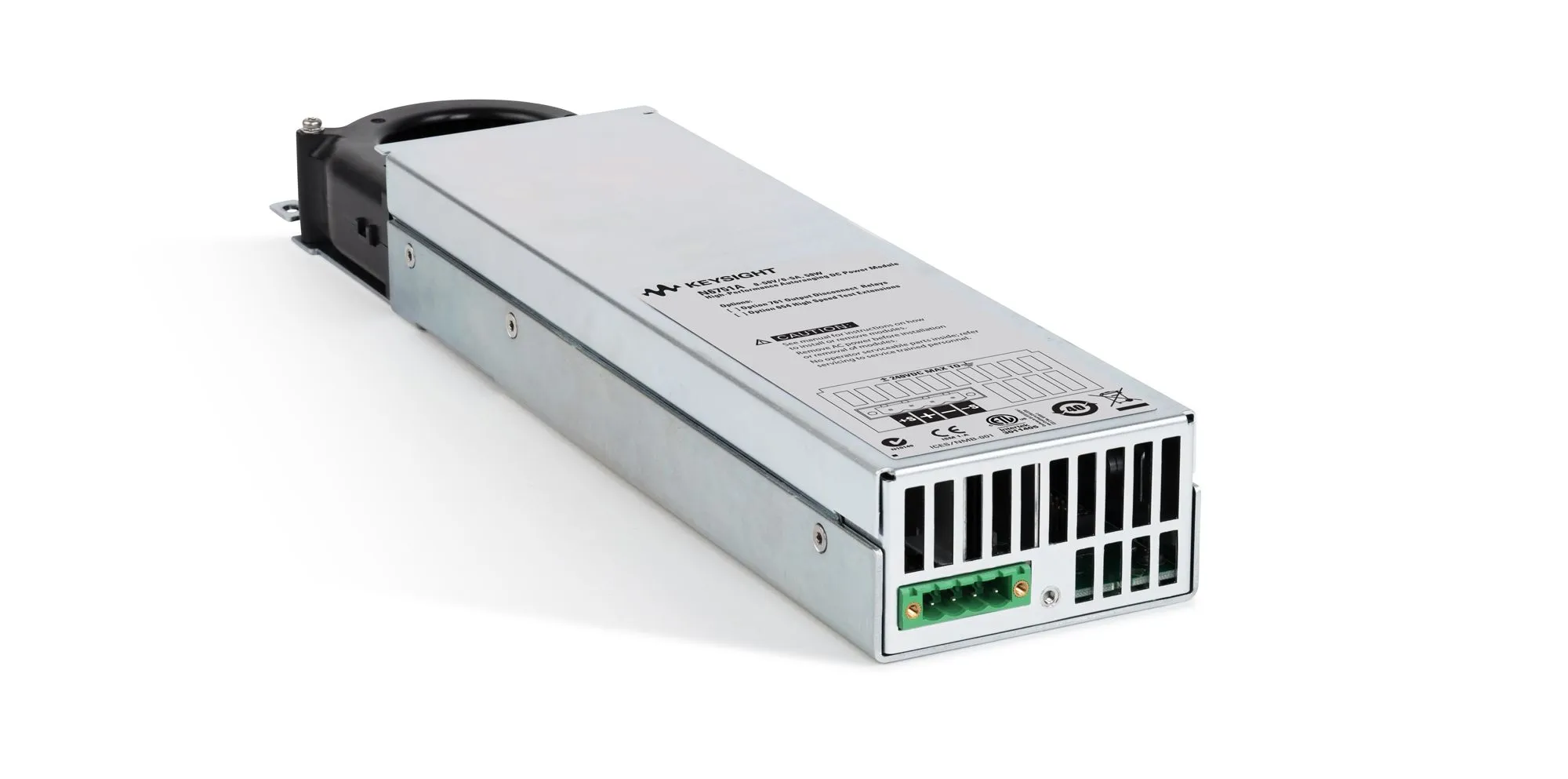

Keysight N6751A Autoranging DC Power Module

Огляд

Keysight N6751A — це високопродуктивний модуль живлення потужністю 50W з автоматичним діапазоном, який забезпечує вищу швидкість та точність для оптимізації тестування. Цей модуль надає низькошумовий вихід, високу точність вимірювання 0.06% та швидкість програмування в 10-50 разів вищу за звичайні програмовані блоки живлення.

Виходи з автоматичним діапазоном забезпечують максимальну гнучкість для адаптації до мінливих вимог тестування, забезпечуючи вищий струм при більш широкому діапазоні напруг. Модуль інтегрується як у компактну систему N6700 Low-Profile Modular Power System для додатків ATE, так і в аналізатор потужності N6705 DC для тестування на стенді. GPIB, LAN, USB та LXI є стандартними.

Основні характеристики

• Вихідна напруга: 0 до 60V з можливістю автоматичного діапазону
• Вихідний струм: 0 до 5A
• Максимальна потужність: 50W
• Точність програмування напруги: 0.06% + 19mV при виході 50V
• Точність програмування струму: 0.1% + 20mA
• Надниска пульсація та шум: 4.5mV peak-to-peak (вихід 50V)
• Напруга rms шуму: 350µV
• Швидке програмування: програмування вгору та вниз зазвичай 1.5ms з резистивним навантаженням
• Включений швидкий роз'єм для відключення
• Захист від перенапруги, перевантажу та перегріву

Застосування

• Системи автоматичного тестування (ATE)
• Точне тестування на стенді та розроблення
• Живлення пристроїв, які тестуються (DUT)
• Тестування високошвидкісних перехідних процесів та імпульсів
• Додатки, що вимагають низького шуму та високої точності

Додаткові аксесуари

• Option 054: Розширення високошвидкісного тестування з осцилографом-подібним цифровизером для вимірювання перехідних процесів
