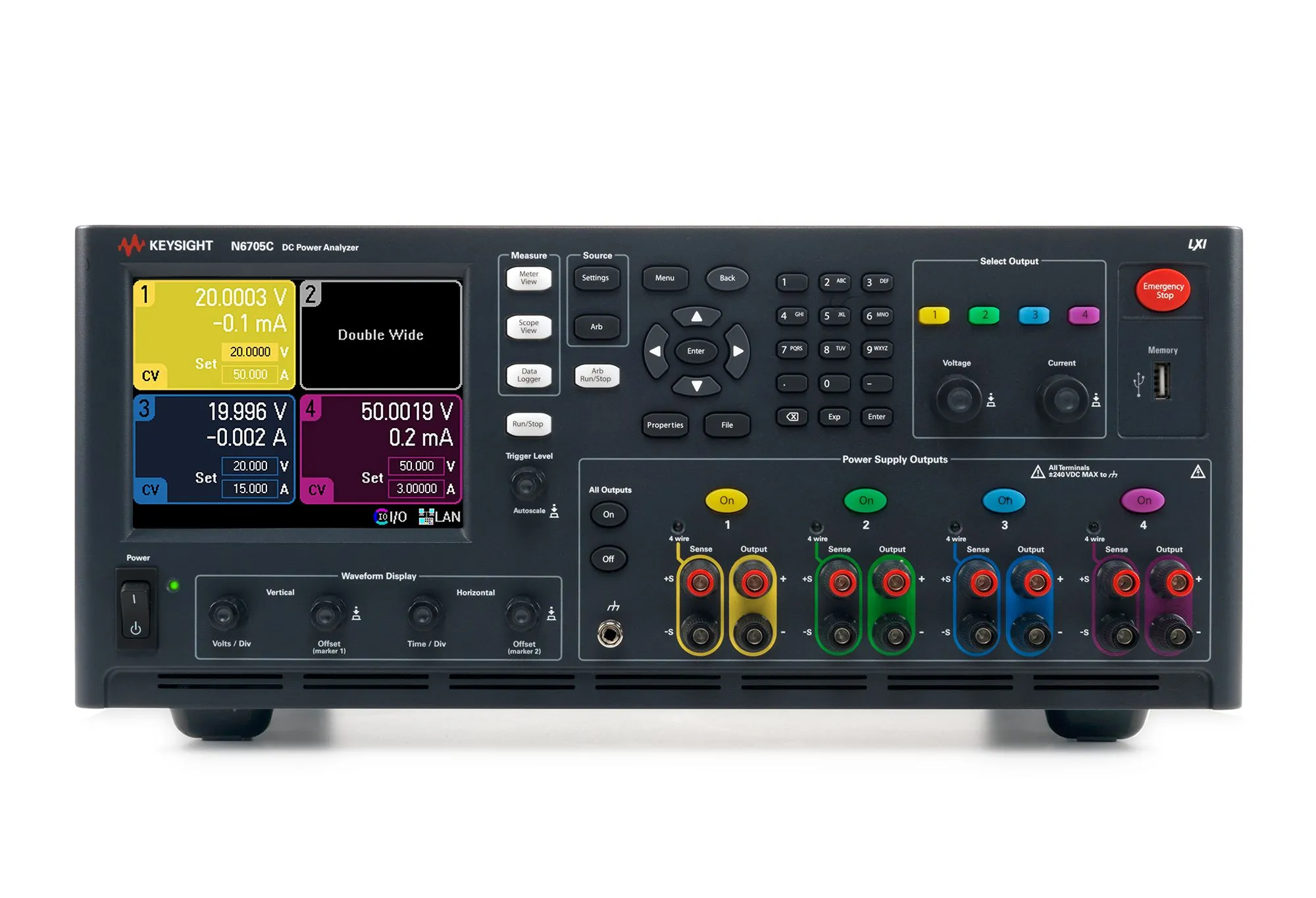

Keysight N6705C DC Power Analyzer

Огляд

Keysight N6705C — це оновлена версія N6705B, яка забезпечує 100% еквівалентність форми, монтажу, функціональності та ціни при дотриманні вимог сумісності з RoHS. Цей 4-слотовий модульний прилад поєднує до 4 модулів живлення постійного струму з інтегрованими можливостями вимірювання та аналізу в один приладі. Він забезпечує інженерів R&D повним рішенням для живлення та аналізу, що виключає складність складання кількох окремих приладів.

Основні характеристики

• Сумісний з RoHS — еквівалентний N6705B з покращеними стандартами навколишнього середовища
• 4-слотовий основний модуль, що підтримує до 600W загальної вихідної потужності
• Точність вольтметра та амперметра до 0,025% + 50 мкВ та 0,025% + 8 нА відповідно
• Осцилограф оцифровує напругу та струм з частотою до 200 кГц з розширенням 512 kpts
• Генератор довільної форми сигналу до 100 кГц пропускної спроможності та 500W вихідної потужності
• Логер даних з вимірюваннями від 20 мкс до 60 с інтервалів та потужність запису 500M
• 4 ГБ постійної пам'яті для логів даних, трас осцилографа та налаштувань приладу
• Стандартні інтерфейси GPIB, USB 2.0 та 10/100 Base-T Ethernet LAN
• Сумісність з LXI Class C для мережевого керування та автоматизації
• Гнучкий, модульний дизайн з понад 30 модулями серії N6700

Застосування

• Тестування R&D та перевірка проектування електронних пристроїв
• Характеризація та оптимізація споживання енергії
• Перевірка джерела живлення пристрою під тестом (DUT)
• Аналіз перехідної характеристики та змін навантаження
• Інтеграція автоматизованої системи тестування через GPIB, USB або Ethernet
• Тестування батарей та систем накопичення енергії
