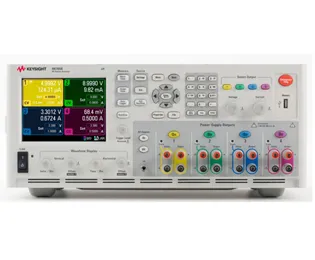

Keysight N6705B DC Power Analyzer

Огляд

Keysight N6705B — це 4-слотовий модульний прилад, який інтегрує до 4 модулів живлення постійного струму з комплексними можливостями вимірювання та аналізу. Ця інноваційна платформа виключає необхідність кількох окремих приладів, поєднуючи джерело живлення, цифровий мультиметр, осцилограф, генератор довільної форми сигналу та логер даних в одному приладі. Інженери отримують розуміння споживання енергії пристроєм за кілька хвилин без програмування.

Основні характеристики

• 4-слотовий основний модуль з загальною потужністю вихідної потужності до 600W
• Інтегрований вольтметр та амперметр з точністю 0,025%
• Функція осцилографа: оцифрування напруги та струму з частотою до 200 кГц з розширенням 512 kpts
• Генератор довільної форми сигналу з пропускною спроможністю до 100 кГц та вихідною потужністю 500W
• Логер даних: безперервне запис вимірювань з інтервалами від 20 мкс до 60 с, до 500M зчитувань
• 4 ГБ внутрішньої пам'яті для логів, записів осцилографа та налаштувань
• Підключення GPIB, USB та LAN з сумісністю LXI Class C
• Робота з передньої панелі без необхідності програмування

Застосування

• Тестування в R&D та перевірка проектування
• Характеризація та вирішення проблем джерела живлення
• Аналіз споживання енергії DUT (пристроєм під тестом)
• Вимірювання перехідної та імпульсної характеристики
• Інтеграція в автоматизовані системи тестування (ATE) через GPIB/USB/LAN
