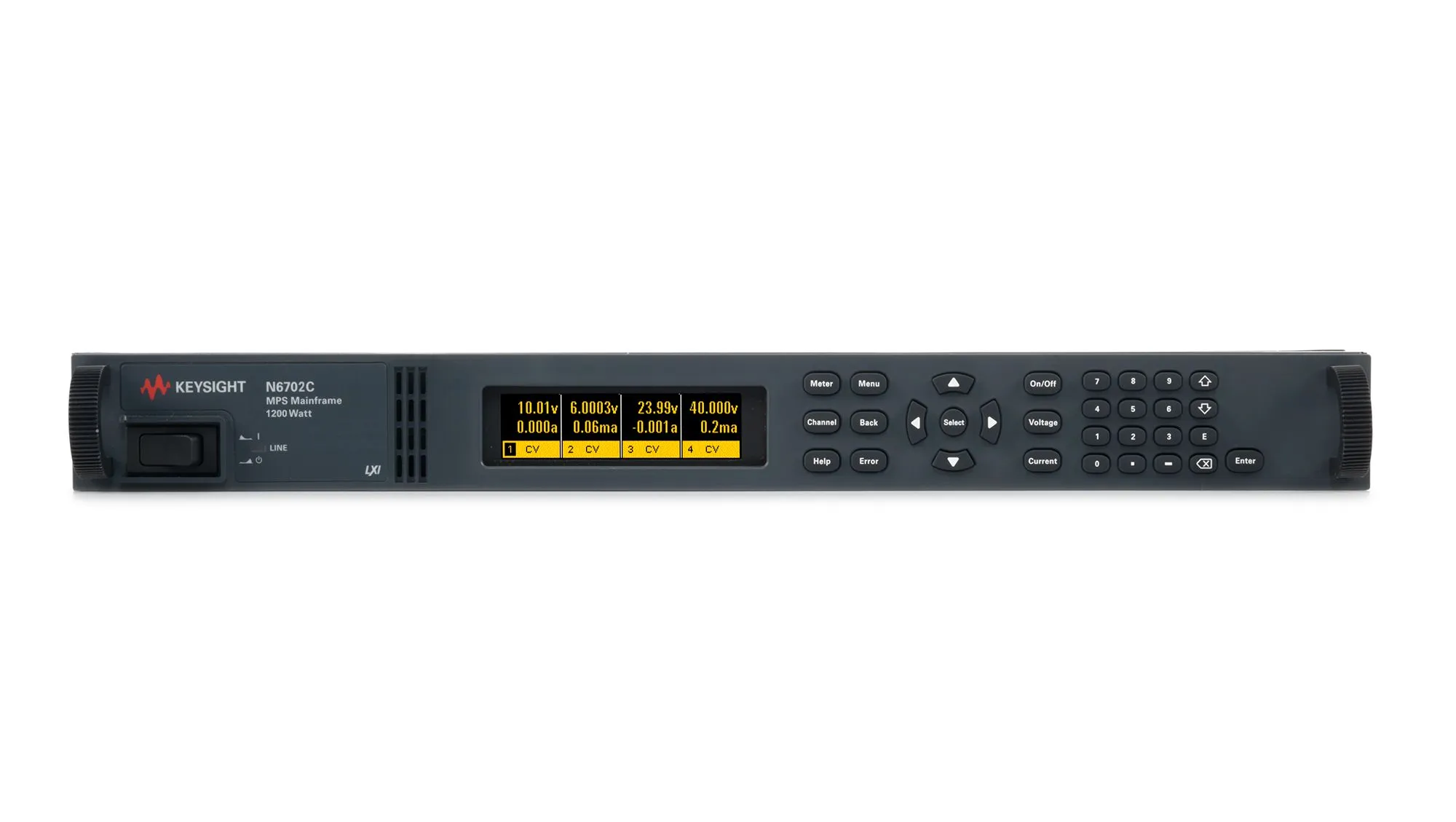

Keysight N6702C Modular Power System Mainframe

Огляд

Keysight N6702C — 1200W модульна система живлення висотою 1U, що приймає від 1 до 4 модулів постійного струму серії N6700 у будь-якій комбінації. Ця рама підтримує більше 30 різних модулів постійного струму з базовими до високоточних конструкцій. Забезпечує 1200W при вході 200-240VAC та 600W при вході 100-120VAC з комплексними розширеннями тестування та можливостями автоматизації.

Основні характеристики

• 1200W загальної вихідної потужності (200-240VAC); 600W при 100-120VAC
• Рама з 4 слотами приймає 1-4 модулів серії N6700
• Підтримка більше 30 різних модулів постійного струму (базові до високоточних)
• Програмована напруга та струм з швидким оброблювачем команд
• Виходи можна з'єднувати послідовно або паралельно
• Програмований захист від перенапруги та перевантаження
• 10 станів збереження-відновлення з автоматизованим керуванням послідовністю
• Цифровий осцилограф та довільний вихід хвилі (модулі N6750/60)
• Автоматизована послідовність до 512 налаштувань виходу
• Передова апаратна та програмна синхронізація для ATE
• Інтерфейси GPIB (SCPI), USB 2.0 та LAN; сумісність LXI Class C
• Веб-сервер для моніторингу та управління системою через браузер
• Універсальний AC вхід з корекцією коефіцієнта потужності
• Яскраво освітлений LCD дисплей з повною можливістю ручної роботи передньої панелі

Застосування

• Системи автоматизованого тестування обладнання (ATE)
• Тестування виробничих пристроїв з модульною гнучкістю живлення
• Тестування високошвидкісних перехідних процесів та імпульсів (з модулями N6750/60)
• Аналіз розряду батареї та тестування модулів джерела/вимірювання (з модулями N6780/N6783)
