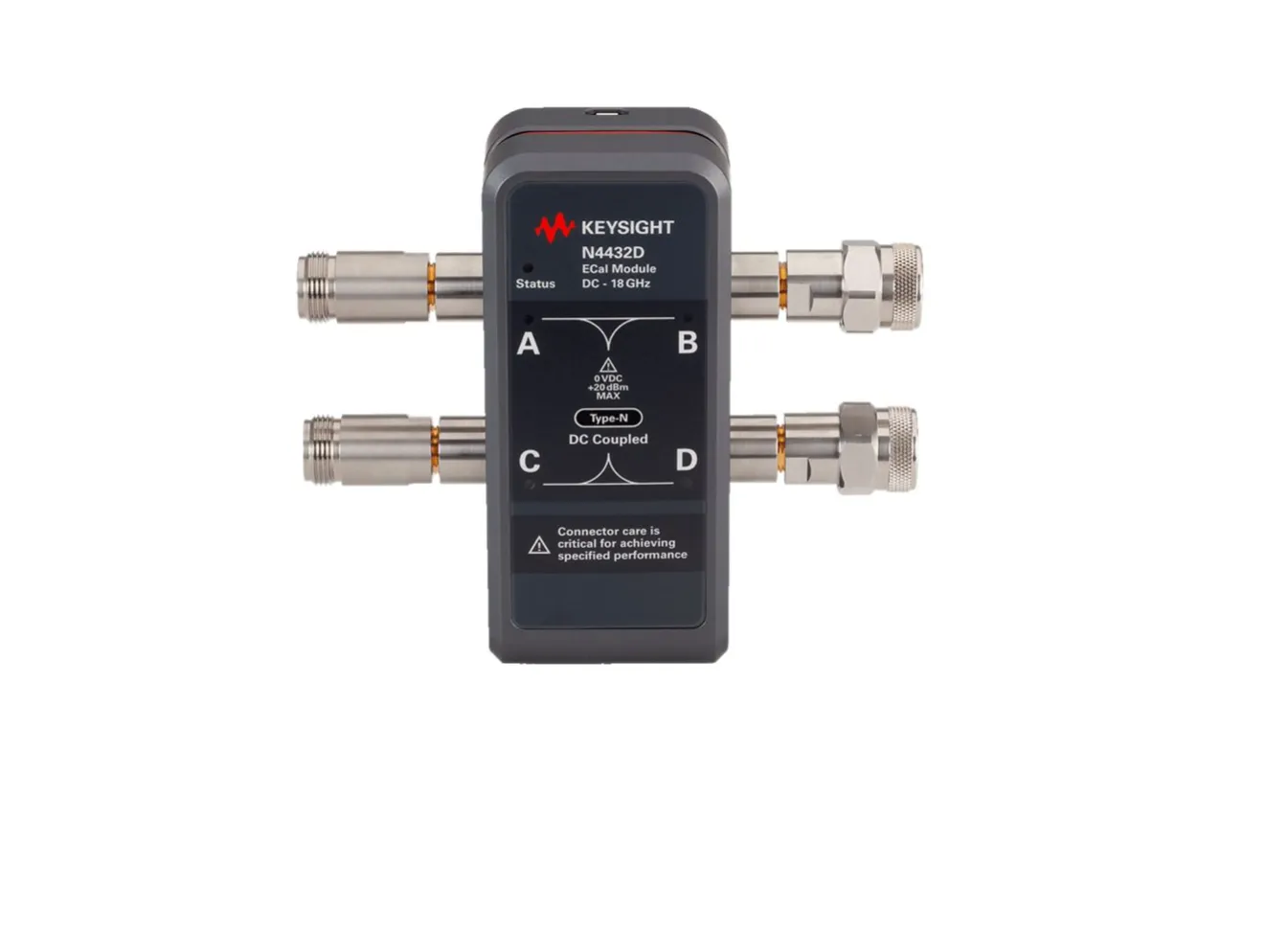

Keysight N4432D RF Electronic Calibration Module

Огляд

Keysight N4432D — це 4-портовий модуль RF електронної калібрування (ECal), розроблений для спрощення та прискорення калібрування аналізаторів векторної мережі Keysight. ECal усуває необхідність традиційних механічних наборів калібрування, скорочуючи час, необхідний для повної 4-портової калібрування, більш ніж удвічі, зберігаючи при цьому високу точність. Модуль підтримує гнучкі конфігурації з'єднувачів, змішуючи Type-N та 3.5 мм з'єднувачі як у чоловічому, так і в жіночому варіантах до 18 GHz.

N4432D підключається до аналізаторів векторної мережі через USB для прямого управління мікропрограмою, мінімізуючи взаємодію з оператором та пов'язаний з цим ризик помилок. Такий підхід також зменшує зношування портів тестування, знижуючи довгострокові витрати на обслуговування.

Основні характеристики

• 4-портовий RF ECal модуль з точністю, порівняною з механічними наборами
• Частотний діапазон від DC/300 kHz до 18 GHz (можливість DC з опцією 0DC)
• Змішані параметри з'єднувачів Type-N та 3.5 мм (жіночі та чоловічі, вибирається для кожного порту)
• Швидка повна 4-портова калібрування менш ніж за половину часу механічних наборів
• USB інтерфейс для прямого керування від аналізаторів Keysight PNA та ENA
• Калібрування з прослідженням NIST із задокументованими невизначеностями
• Зменшене зношування з'єднувачів та нижчі витрати на ремонт

Застосування

• Калібрування та обслуговування аналізаторів векторної мережі
• Моделювання та характеризація широкосмугових пристроїв
• Аналіз часової області та цілісності сигналу
• Виробничі тестові середовища, які вимагають частої калібрування
