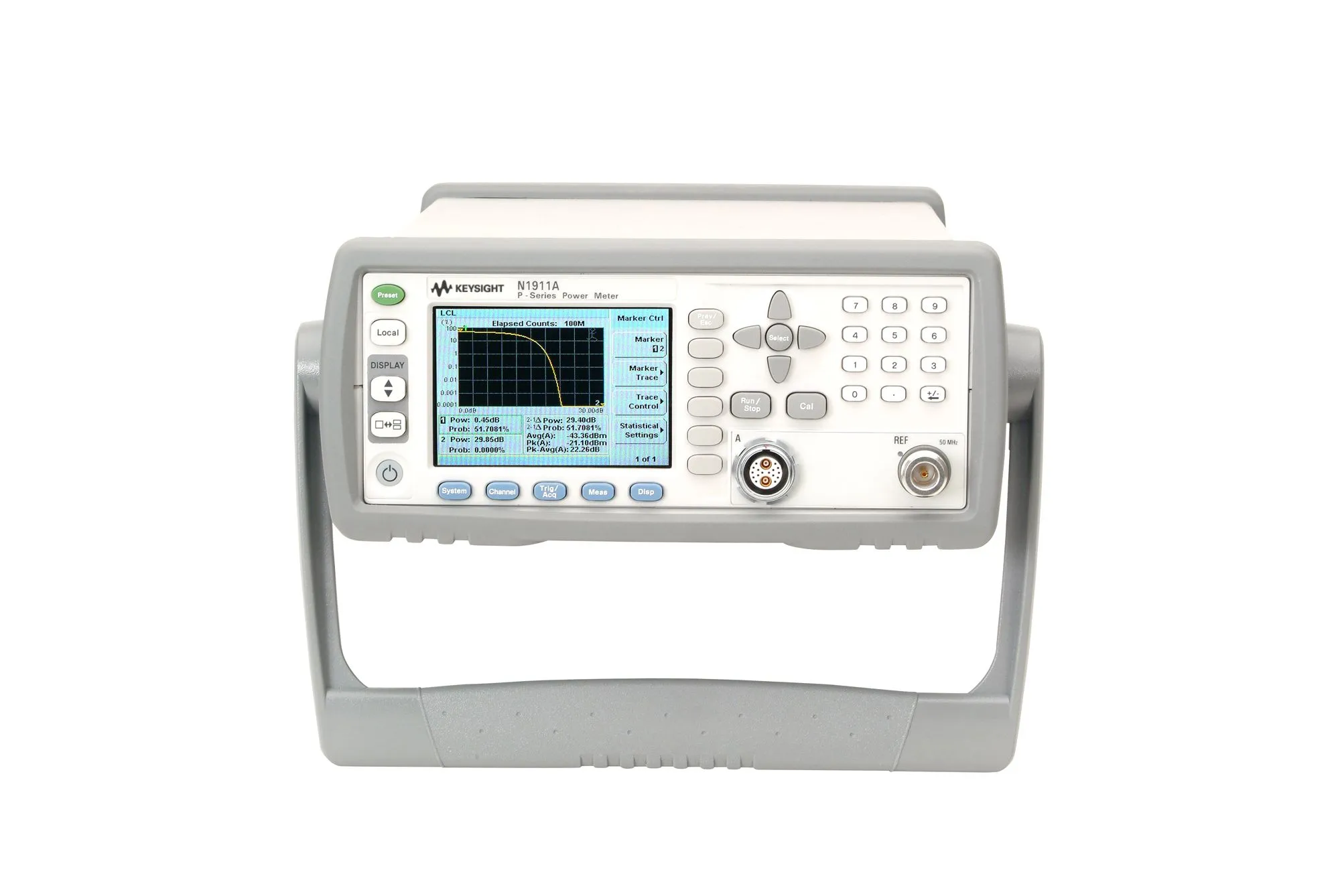

Keysight N1911A Power Meter

Огляд

Keysight N1911A — одноканальний вимірювач потужності серії P, розроблений для прецизійного вимірювання потужності та аналізу імпульсів у RF та мікрохвильових застосуваннях. Він підтримує вимірювання частот від 50 МГц до 40 ГГц при використанні сумісних широкосмугових датчиків потужності та включає набір програмного забезпечення BenchVue для простого реєстрації даних та візуалізації без програмування.

Основні характеристики

• Пропускна здатність відео 30 МГц для детального аналізу хвильової форми
• Захоплення в реальному часі з однією спробою на 100 Msample/s
• Ключові вимірювання: пік, середнє значення, коефіцієнт пік-до-середнього, час наростання, час спаду та ширина імпульсу
• 22 попередньо визначені формати для стандартних сигналів (WiMAX, DME, HSDPA та ін.)
• Автомасштабування, автоматичне затворення та аналіз цикалу роботи
• Внутрішнє обнулення та калібрування при підключенні до пристрою під тестом
• Ліцензія на програмне забезпечення BenchVue (BV0007B) включена для управління приладом та автоматизації
• Відповідність LXI-C для мережної інтеграції
• Універсальна підключаємість: USB, LAN та GPIB
• Сумісність зі стандартними датчиками 8480 та E-series (9 кГц до 110 ГГц)
• Високошвидкісний аналіз CCDF
• Функції різниці та співвідношення математики (A-B, B-A, A/B, B/A)
• Цикл калібрування 2 років

Застосування

• Аналіз та характеристика імпульсних сигналів
• Вимірювання середної потужності у RF системах
• Аналіз хвильової форми у складах тестування та вимірювання
• Валідація сигналу у бездротових комунікаціях (WiMAX, HSDPA та ін.)

Комплектація

• Ліцензія на програму BenchVue Power Meter/Sensor Control and Analysis (BV0007B)
