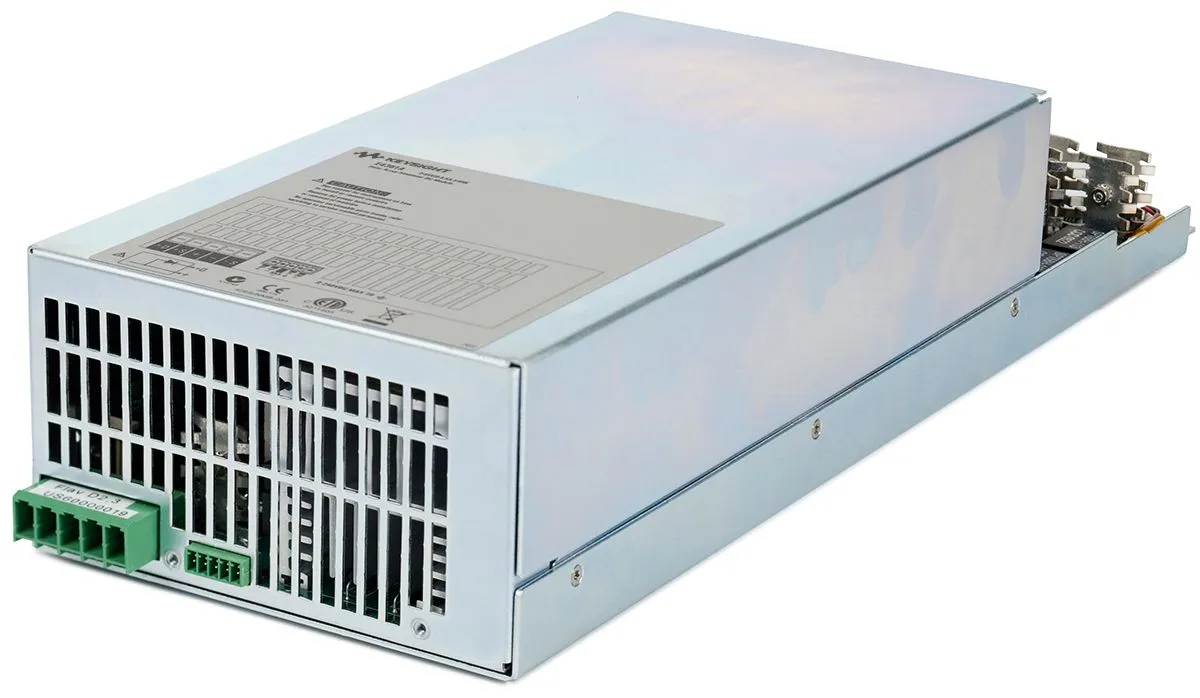

Keysight E4361A Solar Array Simulator DC Module

Огляд

Keysight E4361A — це 510W DC модуль симулятора сонячного масиву (SAS), розроблений для відтворення вихідних характеристик сонячних батарей. Працюючи переважно як джерело струму з мінімальною вихідною ємністю, він дозволяє швидко модифікувати криву I-V для точного моделювання різних сонячних батарей в різних умовах навколишнього середовища, включаючи зміни температури, старіння, ефекти затемнення та теплове обертання.

Основні характеристики

• Максимальна вихідна потужність 510W
• Максимальна напруга холостого ходу (Voc) 65V
• Максимальний струм короткого замикання (Isc) 8.5A
• Мінімальна вихідна ємність для роботи як джерела струму
• Швидкі зміни кривої I-V для точного моделювання сонячного масиву
• Два режими роботи: введення параметрів (Voc, Isc, Vmp, Imp) або завантаження користувальницької таблиці
• Модульний дизайн, сумісний з основним блоком E4360A (вміщує до 2 модулів)
• Стандартні можливості вимірювання напруги та струму

Специфікації

• Діапазон вихідної напруги: 0-60V (режим фіксації), до 65V (режим симулятора)
• Діапазон вихідного струму: 0-8.5A
• Точність програмування при 22°C±5°C: напруга 0.075% + 25mV, струм 0.2% + 20mA
• Пульсація та шум (20Hz-20MHz): напруга 20mV RMS / 125mV p-p (режим симулятора/таблиці), 24mV RMS / 150mV p-p (режим фіксації)
• Пульсація та шум струму (20Hz-20MHz): 2.5mA RMS / 19mA p-p

Застосування

• Тестування та валідація систем живлення супутників
• Характеризація сонячної панелі та масиву
• Розробка та симуляція систем фотовольтаїки
