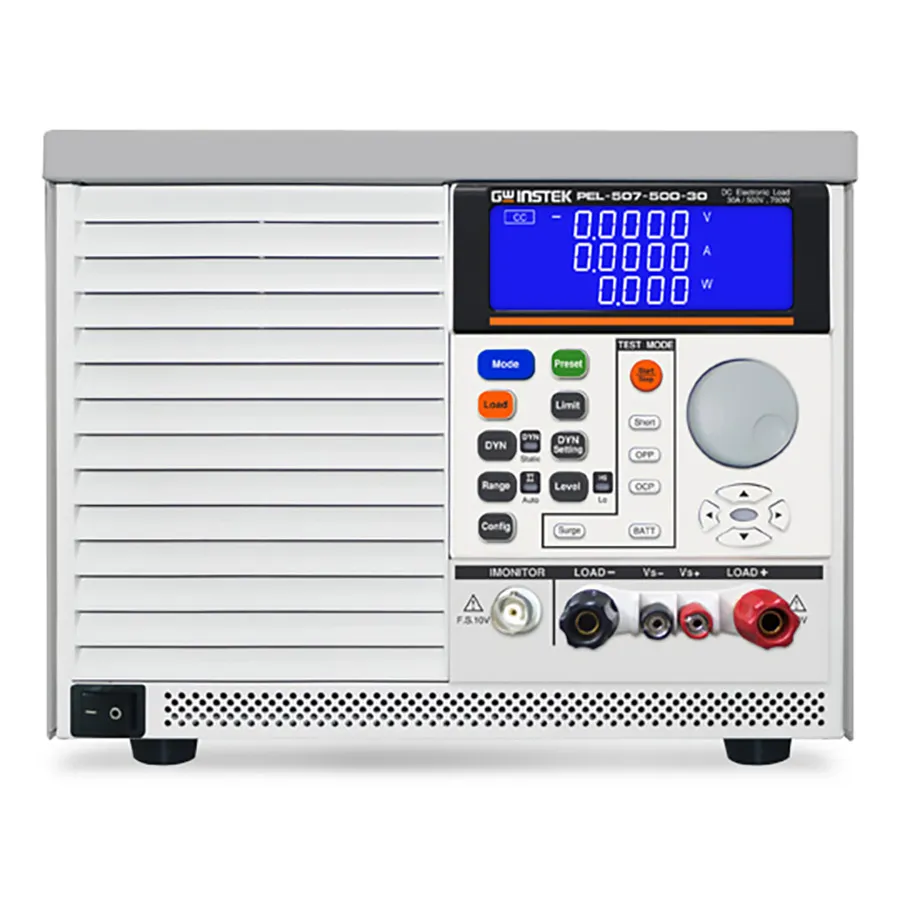

GW Instek PEL-507-500-30 DC Electronic Load

Огляд

GW Instek PEL-507-500-30 — це одноканальне електронне навантаження з серії PEL-500, розроблене для R&D, контролю якості, систем ATE та виробничого тестування. Пропонує програмовану потужність 700 Вт з діапазонами експлуатації 500 В та 30 А, забезпечуючи точне вимірювання та контроль для тестування високовольтних джерел живлення, моделювання батарей та аналізу перехідних процесів.

Основні характеристики

• 5-розрядний цифровий вольтметр, амперметр та ватметр з одночасним відображенням
• Режими роботи: постійний струм, постійний опір, постійна напруга, постійна потужність та динамічний
• Функція розряду батарей з налаштуванням напруги, ємності (AH, WH) та часових обмежень
• Тест Surge для моделювання стрибків струму при включенні та перехідних процесів гарячого підключення
• Автоматичне тестування захисту від перевищення струму та потужності
• Захист від перевищення напруги, струму, потужності та температури з детекцією зворотної полярності
• Тест короткого замикання з налаштуванням часу
• Функція GO/NG для автоматизованого контролю за специфікаціями пристрою
• Вихід Imonitor BNC для інтеграції з осцилографом
• Комунікаційні інтерфейси: RS232 та USB

Застосування

• Тестування блоків живлення та аналіз перехідних процесів
• Тестування розряду та циклування батарей
• Тестування режимів постійної напруги/струму та перевірка обмеження струму
• Перевірка захисту від перевищення струму та потужності
• Тестування джерел напруги та джерел струму
