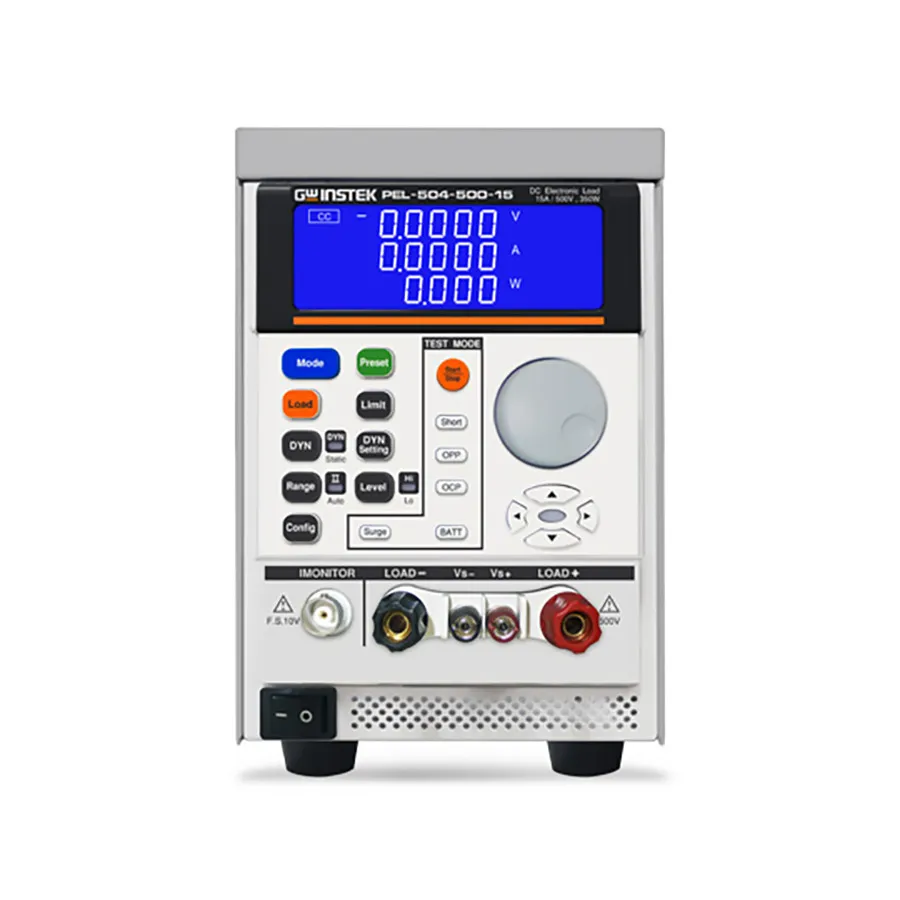

GW Instek PEL-504-500-15 Programmable DC Electronic Load
GW Instek PEL-504-500-15 програмований DC електронний навантажувач
GW Instek PEL-504-500-15 is a 350W programmable DC electronic load with 500V/15A maximum ratings for high-voltage applications.
Деталі продукту
| Модель | PEL-504-500-15 |
| Виробник | GW Instek |
| Категорія | DC Power Supplies |
| Наявність | На замовлення |
Опис
Огляд
GW Instek PEL-504-500-15 — це програмований однопроменевий DC електронний навантажувач серії PEL-500 з номіналом потужності 350 Вт, максимальною напругою 500В та максимальним струмом 15А. Розроблений для досліджень і розробок, контролю якості, систем автоматичного тестування та виробничих випробувань, цей настільний навантажувач може оцінювати високовольтні джерела живлення, тестувати перехідні процеси комутації, імітувати розрядження батареї та валідувати ланцюги обмеження струму в високовольтних застосуваннях.
Основні характеристики
- Номіналу потужності 350 Вт з максимальною напругою 500В та максимальним струмом 15А
- 5-розрядний цифровий дисплей для одночасного виміру напруги, струму та потужності
- Багатовибірні режими роботи: CC, CR, CV, CP та Dynamic
- Програмований тест короткого замикання з настроюваним часом
- Автоматичне тестування захисту від надлишкового струму (OCP) та надлишкової потужності (OPP)
- Тест розрядження батареї з настроювальною напругою зупинки, ємністю розрядження та часовими обмеженнями
- Режим Surge test для імітації перевищення струму при запуску та перехідних струмів при гарячому підключенні
- Функція судження GO/NG для автоматизованої оцінки проходження/невдачи тесту
- Захист від перевищення напруги, надлишкового струму, надлишкової потужності та надмірної температури
- Детектування та захист від зворотної полярності
- Налаштування дисплея полярності напруги на позитивне або негативне значення
- Інтерфейси зв'язку RS232 та USB
- Вихід форми хвилі струму через роз'єм BNC для моніторингу на осцилографі
Застосування
- Тестування та характеризація високовольтних джерел живлення
- Оцінка перехідної реакції комутаційних джерел живлення
- Тести режиму обмеження струму постійної напруги
- Імітація батареї та тестування розрядження
- Валідація схем захисту джерела живлення
- Дослідження та розробка високовольтних енергосистем
- Контроль якості виробництва та приймальні випробування
- Інтеграція систем автоматичного тестування (ATE) для високовольтних застосувань
Характеристики
| Power Range Selector | 200-499 |
| Current Range Selector | 10-19.9 |
| Voltage Range Selector | 500-999 |
| Maximum Power | 350 W |
| Maximum Current | 15 A |
| Maximum Voltage | 500 V |
| Mounting Type | Bench Top |
| Series | PEL-500 Series |
| Interface | RS232, USB |
