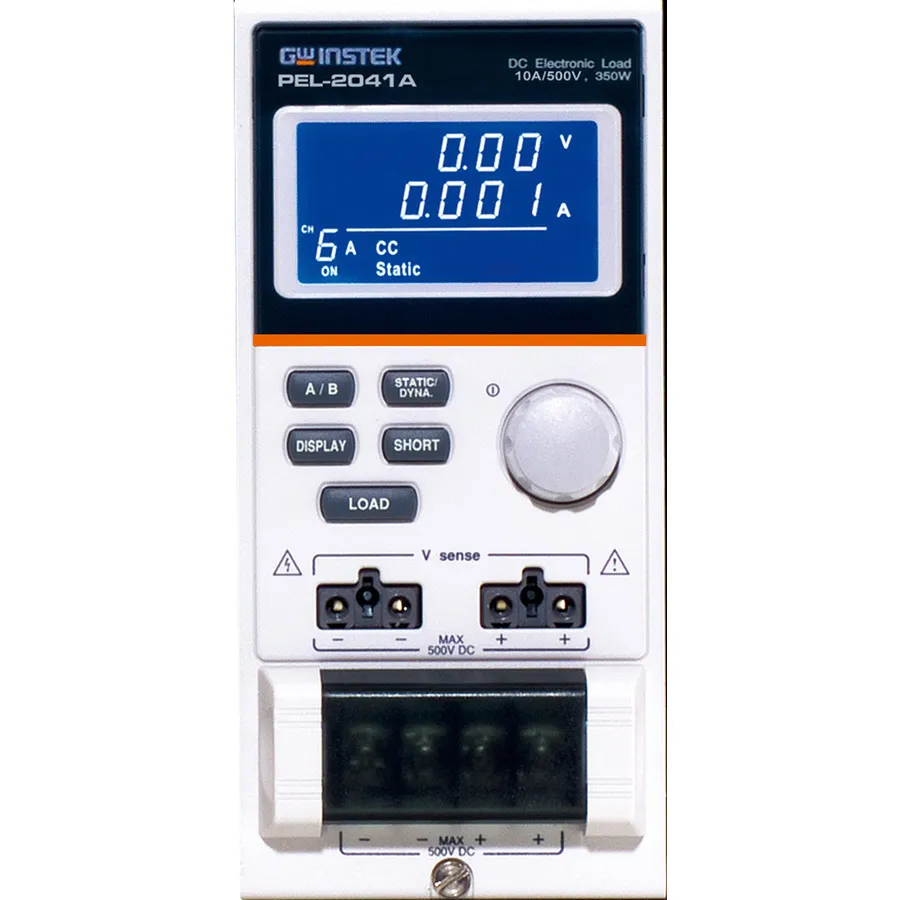

GW Instek PEL-2041A DC Electronic Load

Огляд

GW Instek PEL-2041A — це модульне DC електронне навантаження, призначене для тестування блоків живлення та DC-DC перетворювачів. Як частина серії PEL-2000A, воно має модульну конструкцію, яка дозволяє гнучко конфігурувати його з використанням змінних модулів навантаження та рам, підтримуючи діапазон напруги від 2.5В до 500В з максимальним струмом 10A та потужністю 350W на канал.

Пристрій підтримує кілька каналів і може бути конфігурований з різними модулями навантаження відповідно до специфічних вимог тестування. До 5 рам можна пов'язати паралельно, щоб створити загальну ємність навантаження до 7кВА для високопотужних застосувань тестування.

Основні характеристики

• Модульна конструкція з конфігурованими рамами та модулями навантаження
• Діапазон напруги: 2.5В до 500В
• Максимальний струм: 10A на канал
• Максимальна потужність: 350W на канал (1.4кВА з 4 модулями)
• Функція послідовності для ефективного моделювання багатовихідних блоків живлення
• Динамічний режим для швидких змін навантаження до 25μs на кроці
• Можливість паралельного підключення для більш високих ємностей навантаження
• Режими захисту: OCP, OVP, OPP, RVP, UVP
• Функція Go/NoGo для автоматичного моніторингу результатів тестування
• Режим програми з 12 програмами, кожна містить 10 слотів пам'яті
• Підтримка багаторазових інтерфейсів: USB, RS-232, GPIB та LAN (опціонально)

Застосування

• Тестування та валідація блоків живлення
• Характеризація DC-DC перетворювачів
• Тестування та моделювання батарей
• Моделювання навантаження для напівпровідникових схем
• Тестування багатовихідних блоків живлення
