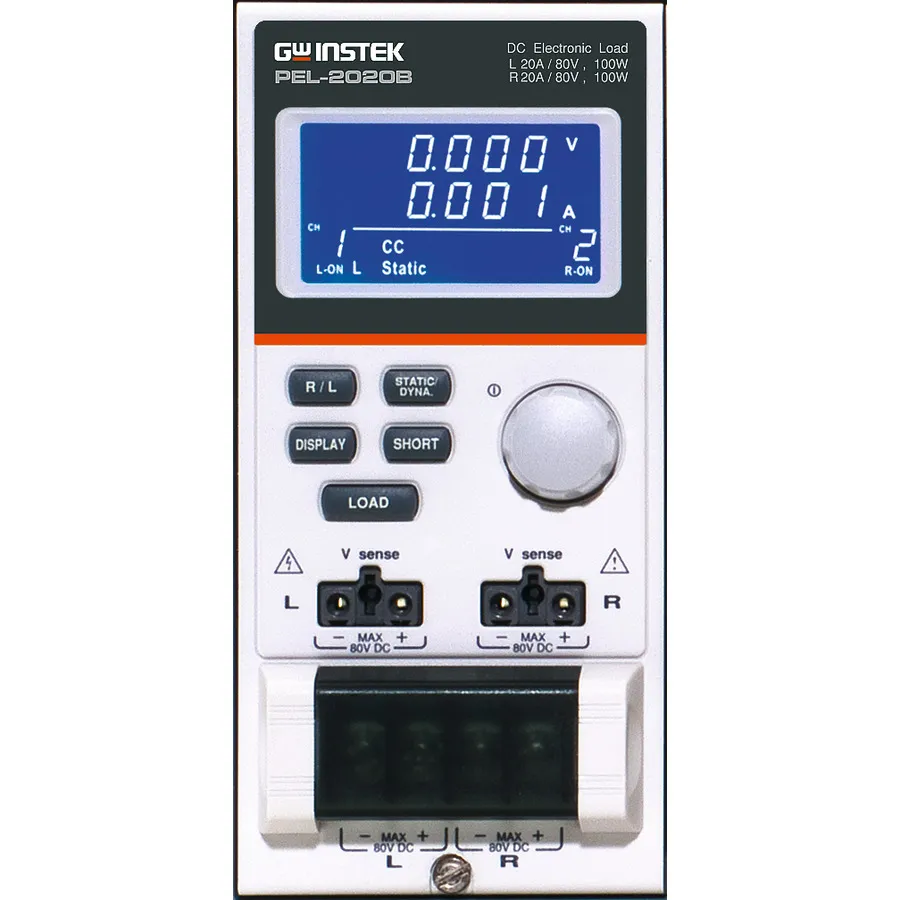

GW Instek PEL-2020B DC Electronic Load Module

Огляд

GW Instek PEL-2020B — це двоканальний програмований модуль електронного навантаження постійного струму, розроблений для тестування та верифікації сучасних джерел живлення, DC-DC перетворювачів та батарейних систем. Кожен канал забезпечує діапазон вхідної напруги 1-80V з можливістю струму 20A та потужністю 100W на канал, що дозволяє гнучко моделювати навантаження для комплексної характеризації джерел живлення.

Основні характеристики

• Два незалежних канали навантаження (1-80V, 20A, 100W на канал)
• Функція Sequence для реалістичного моделювання багатоканального навантаження зі швидкістю до 100µs за крок
• Dynamic режим тестування з коефіцієнтами нахилу до 25µs за крок для верифікації перехідної відповіді навантаження
• Комплексний захист: Over-current (OCP), over-voltage (OVP), over-power (OPP), reverse-voltage (RVP) та under-voltage (UVP)
• Функція Go/NoGo моніторингу для автоматичного визначення успіху/невдачі тесту
• Program режим з 120 наборами пам'яті налаштування для повторюваних тестових процедур
• Підтримка Multi-interface: USB (Device/Host), RS-232C, GPIB та LAN (опціонально)
• Зовнішні аналогові роз'єми управління для дистанційного увімкнення/вимкнення та моніторингу

Застосування

• Проектування та характеризація джерел живлення
• Тестування DC перетворювачів та батарей
• Тестування контролю якості та верифікації
• Тестування динамічної відповіді навантаження та перехідних процесів
• Моделювання навантаження багатоканальних джерел живлення
