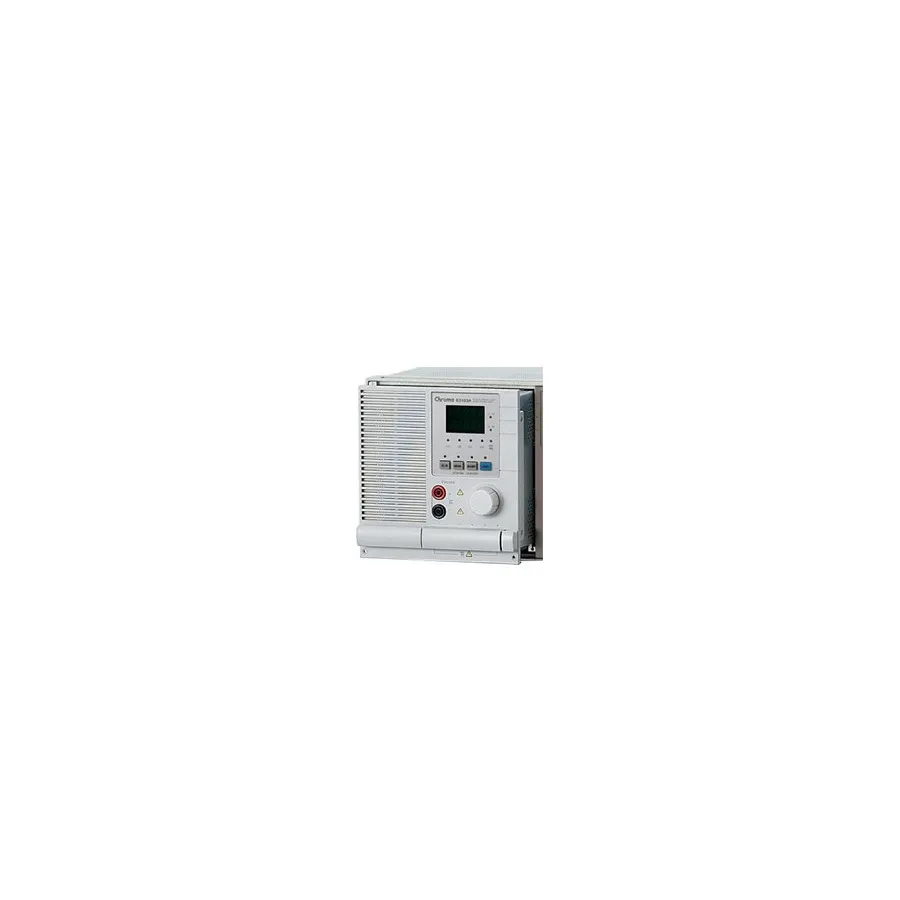

Chroma 63106A Electronic Load Module

Огляд

Chroma 63106A — програмований DC модуль навантаження призначений для тестування багатовихідних AC/DC блоків живлення, DC/DC перетворювачів, зарядних пристроїв та компонентів силової електроніки. Використовує передові MOSFET технології паралельного з'єднання транзисторів для точного керування навантаженням з мінімальним дрейфом 0,1% плюс 0,1% від повної шкали, забезпечуючи робото з високими струмами навіть при низьких вхідних напругах.

Основні характеристики

• Максимальний струм 120A, максимальна напруга 80V, максимальна потужність 600W
• Режими роботи: Constant Current (CC), Constant Resistance (CR), Constant Power (CP) та Constant Voltage (CV)
• Динамічне навантаження з програмованими параметрами до 20kHz швидкістю
• Швидкий час відповіді від 0.32mA/s до 10A/s
• 16-бітне прецизійне вимірювання напруги та струму з подвійним діапазоном та точністю 0,025%
• Користувацькі програмовані 100 послідовностей, збережені в EEPROM для автоматизованого тестування
• Функція тестування Over Current Protection (OCP) з автоматичним виявленням
• Можливість дистанційного зондування для виключення помилок від падіння напруги
• Моделювання короткого замикання та функція синхронізації для аналізу розряду акумулятора
• Повний захист: перенапруга, перенапруга, надмірна потужність, перегрів та зворотний захист
• Інтерфейси USB, GPIB та RS-232
• Цифровий I/O для інтеграції в автоматизовані лінії виробництва

Застосування

• Тестування та перевірка AC/DC блоків живлення
• Оцінка DC/DC перетворювачів
• Тестування зарядних пристроїв та блоків живлення
• Характеризація компонентів силової електроніки
• Аналіз розряду акумуляторів та суперконденсаторів
• Прототипування при дослідженні та розробці
• Вхідна перевірка на лінії виробництва
