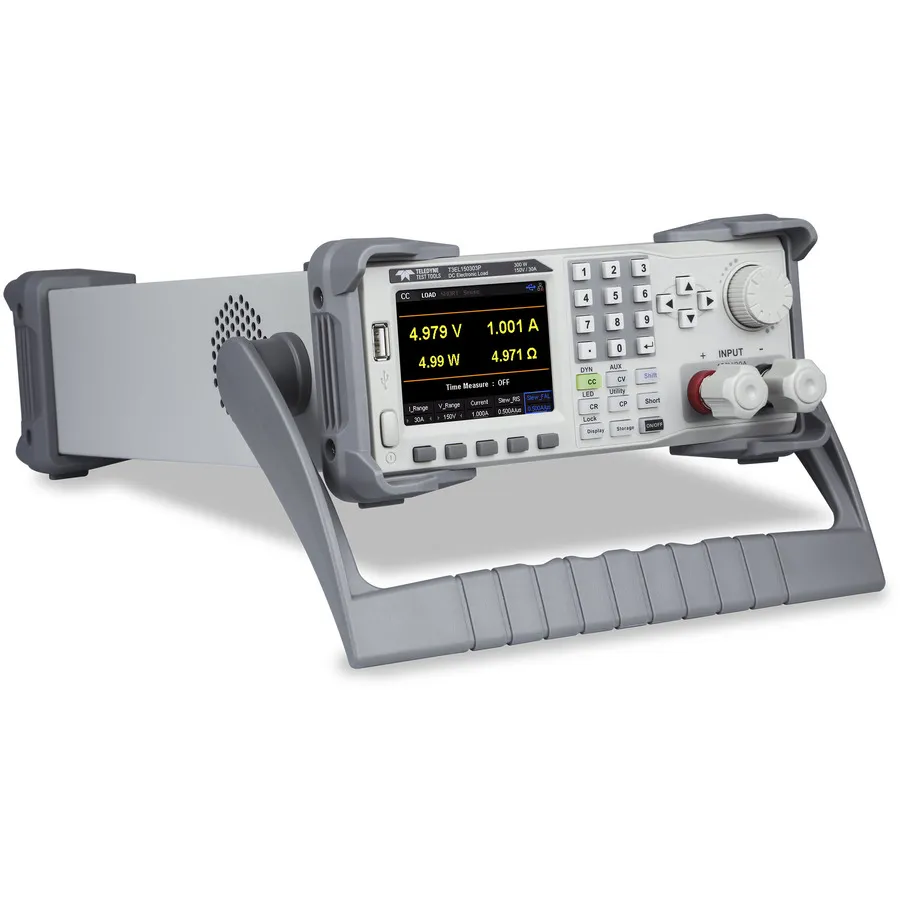

Teledyne LeCroy T3EL150302P DC Electronic Load

Огляд

T3EL150302P — одноканальне електронне навантаження постійного струму потужністю 200 Вт, розроблене для досліджень, розробок, валідації продуктів та забезпечення якості низько- та середньомощних застосувань, починаючи від 60 мA. Цей пристрій забезпечує програмоване навантаження для виходів джерел живлення, дозволяючи розробникам тестувати продукти електроживлення, такі як батареї, портативні зарядні пристрої та джерела живлення, для забезпечення якості, надійності та характеристик.

Основні характеристики

• Одноканальне DC 150В/30А з загальною потужністю 200 Вт
• Чотири статичні режими: CC (постійний струм), CV (постійна напруга), CR (постійний опір), CP (постійна потужність)
• Динамічний режим CC з неперервною, імпульсною та перемикаючою роботою до 25 кHz
• Динамічний режим CP до 12,5 кHz та режим CV до 0,5 Hz
• Швидкість вимірювання напруги та струму до 500 кHz
• Регульоване час наростання струму від 0,001 А/мкс до 2,5 А/мкс
• Висока роздільна здатність: мінімум 1 мВ та 1 мA
• Функції короткого замикання, тестування батареї, режиму CR-LED та заводського тестування
• 4-дротова SENSE компенсація для точного моделювання навантаження
• Функція списку з редагуванням до 100 кроків
• Функція програми, що підтримує 50 груп кроків
• Захист: надлишковий струм (OCP), надлишкова напруга (OVP), надлишкова потужність (OPP), надлишкова температура (OTP), низька зворотна напруга (LRV)
• Зовнішнє аналогове керування з моніторингом напруги та струму 0-10 В
• Дисплей TFT-LCD 3,5 дюйма зі статусом множинних параметрів
• Вбудовані інтерфейси RS232, USB та LAN
• Функції графіка тренду та збереження/відтворення файлів
• Програмне забезпечення ПК із підтримкою SCPI та драйвер LabView

Застосування

• Тестування батарей та джерел живлення
• Валідація портативних зарядних пристроїв
• Кваліфікація компонентів силової електроніки
• Стендові та автоматизовані тести

Комплектація

• USB кабель
• Кабель живлення
• Посібник швидкого старту
• Сертифікат калібрування
