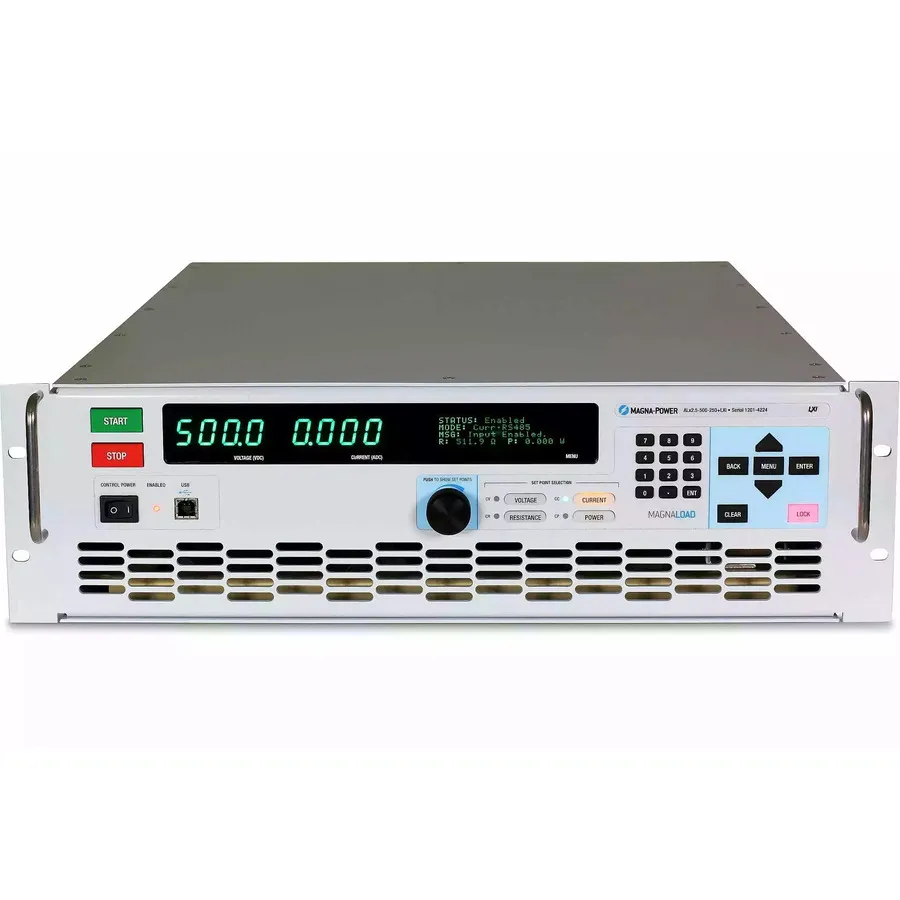

Magna Power ALx12.5-1000-375/120SP DC Electronic Load
Magna Power ALx12.5-1000-375/120SP DC електронне навантаження
Magna Power ALx12.5-1000-375/120SP is a 12.5kW air-cooled linear MOSFET-based DC electronic load with 1000V/375A rating and wide operating range.
Деталі продукту
| Модель | ALx12.5-1000-375/120SP |
| Виробник | Magna Power |
| Категорія | DC Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
Magna Power ALx12.5-1000-375/120SP — це 12,5кВт електронне навантаження постійного струму, яке використовує лінійну топологію на основі MOSFET для досягнення дуже широкого діапазону напруги-струму в межах максимального номіналу потужності моделі. Використовуючи ті ж інновації управління теплом, розроблені для високощільних програмованих джерел живлення постійного струму Magna-Power, консервативне охолодження ALx Series забезпечує довгий термін служби виробу при безперервній роботі з повною потужністю в середовищах з температурою до 50°C.
Основні характеристики
- Архітектура MagnaLINK™ Distributed DSP
- 16-бітна роздільна здатність цифрового програмування та моніторингу
- SCPI Remote Programming API
- Кілька режимів керування: напруга, струм, потужність, опір та стабілізатор шунта
- Широкий діапазон роботи напруга-струм-потужність (1000В, 375А, 12,5кВт)
- Інтегровані передні та задні повнофункціональні порти керування USB, RS485 та подвійні порти MagnaLINK™ з доступністю Ethernet та опціональним IEEE-488 GPIB
- Цифрова можливість plug-and-play розведення
- Програмовані межі захисту
- Конфігурований зовнішній аналого-цифровий користувацький I/O
- Розроблено та виготовлено в США
Технологія
ALx Series використовує MOSFET для розсіювання потужності, забезпечуючи один з найширших діапазонів повної потужності роботи для свого класу продуктів. MOSFET вибираються спеціально на основі їхної здатності працювати в лінійній області та мають криві безпечної роботи значно нижче максимального номіналу потужності при використанні як електронного перемикача.
Схема керування для ALx Series MagnaLOAD працює в замкнутому циклі для лінеаризації відповіді. Кожен MOSFET пристрій генерує струм навантаження, визначений VC/Rn. Підсилювачи замкнутого циклу дозволяють кільком MOSFET пристроям рівномірно розподіляти струм навантаження.
Застосування
- Тестування та характеризація батарей
- Burn-in перевірка та валідація джерел живлення
- Тепловий стрес-тест силових приладів
- Тестування ефективності перетворення потужності
- Симуляція навантаження для тестування електричних систем
Характеристики
| Power Range Selector | 10,000-19,999 |
| Current Range Selector | 200-499 |
| Voltage Range Selector | 1,000-1,999 |
| Maximum Power | 12.5 kW |
| Maximum Current | 375 A |
| Maximum Voltage | 1000 V |
| Input Voltage | 0 to 120 VAC |
| Mounting Type | Rack Mount |
| Series | ALx Series |
| Display | Digital |
| Special Features | Single Phase Input |
