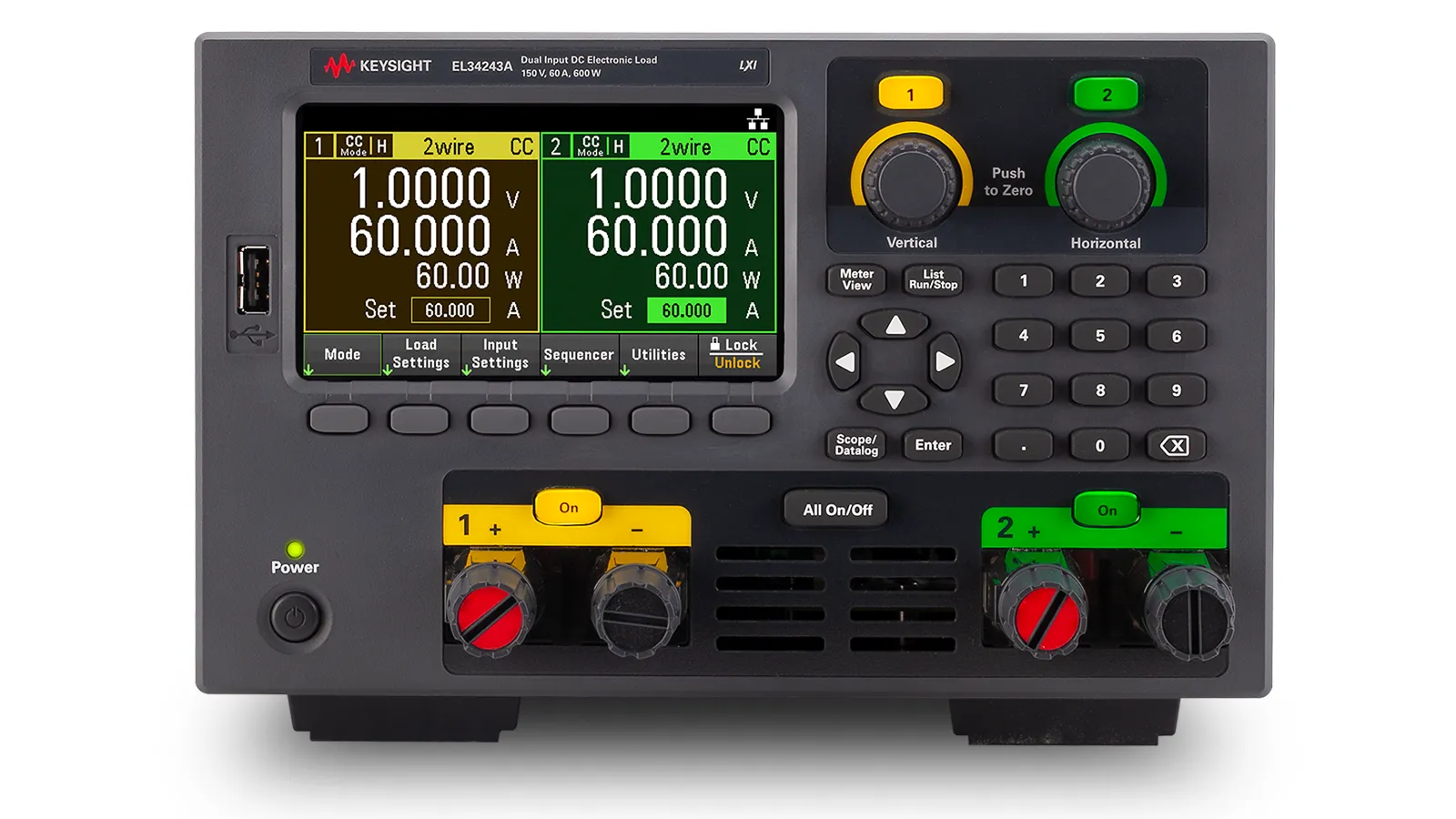

Keysight EL34243A DC Electronic Load

Огляд

Keysight EL34243A — електронне навантаження з двома входами із серії EL30000, що пропонує 300Вт на канал із загальною потужністю 600Вт. Розроблене для верифікації конструкції споживчих джерел живлення, акумуляторних батарей, сонячних панелей та перетворювачів потужності, EL34243A забезпечує 150В/60А на канал з інтегрованою здатністю вимірювання та розширеними можливостями аналізу.

Основні характеристики

• Двозахідне електронне навантаження: 150В, 60А, 300Вт на канал; всього 600Вт
• Інтегровані вольтметр і амперметр із точним програмуванням та зворотнім зчитуванням
• Вбудована технологія дистанційного датчика 2-провідна та 4-провідна
• Конфігурований логер даних для реєстрації напруги, струму та енергії
• Експорт у CSV для подальшого аналізу з внутрішнім або зовнішнім сховищем пам'яті
• Точний аналіз перехідних процесів із функцією осцилографа та 4,3-дюймовим кольоровим LCD дисплеєм
• Режими роботи: постійний струм (CC), постійна напруга (CV), постійний опір (CR), постійна потужність (CP)
• Діапазон низького струму для поліпшеної здатності вимірювання
• Динамічні профілі навантаження з режимом List із підтримкою безперервних, імпульсних та перемикаючих операцій
• Програмована швидкість перевантаження для регулювання кроків перехідного процесу
• Сучасна можливість підключення: LAN (LXI-core), USB та дополнительно GPIB інтерфейси
• Повна програмованість за SCPI

Застосування

• Верифікація споживчих джерел живлення
• Тестування акумуляторних батарей та модулів батарей
• Характеризація сонячних панелей
• Перевірка LED драйверів
• Верифікація конструкції перетворювачів потужності
• Характеризація напівпровідників широкого запасу (MOSFET, IGBT)
• Тестування багатоканальних джерел живлення

Комплектація

• Шнур живлення AC
• 10A, 3,5мм гніздо 4-контактного клемного блока I/O (1 шт.)
• 8A, 3,5мм 2-контактний клемний блок дистанційного датчика (2 шт.)
• 85A, 12мм 2-контактний з'єднувач введення (2 шт.)
