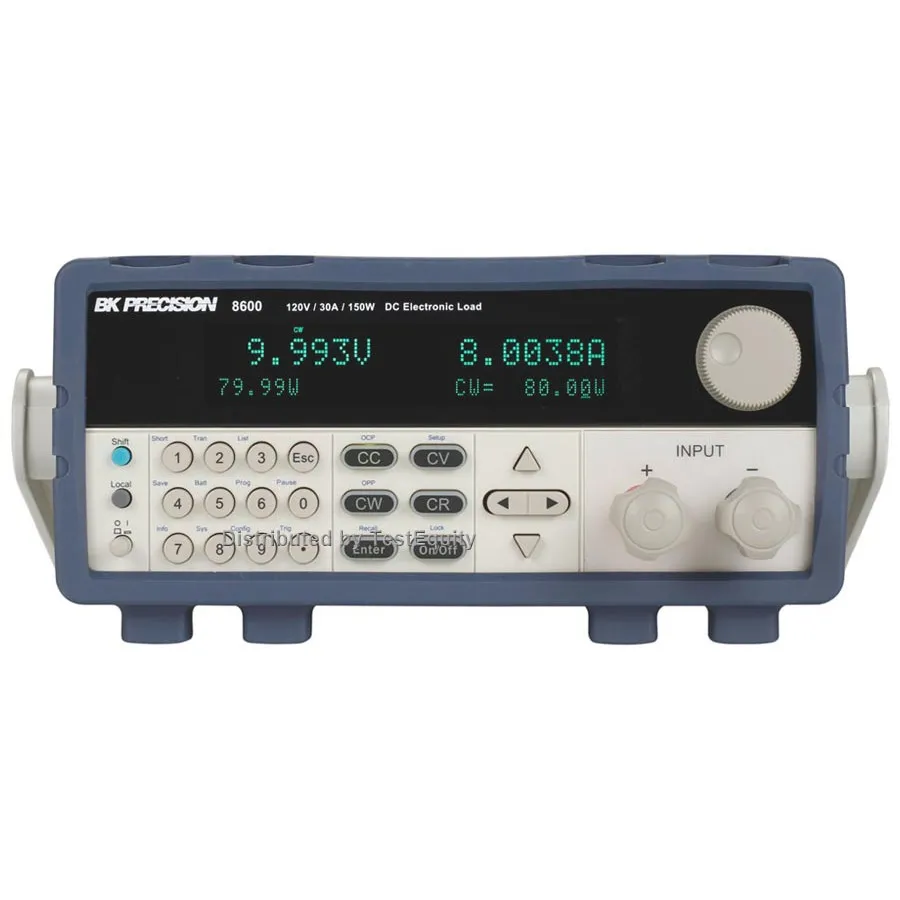

B&K Precision 8600 Programmable DC Electronic Load

Огляд

B&K Precision 8600 — програмований електронний елемент навантаження постійного струму, що забезпечує продуктивність модульних систем DC навантажень у компактній формі 2U половинної стійки для столу. Розроблений для тестування та оцінювання DC джерел, включаючи блоки живлення, DC-DC перетворювачі, батареї, зарядні пристрої та фотоелектричні масиви, він має швидке перехідне функціонування до 25 кГц, 16-бітне розрізнення вимірювання та кілька режимів роботи для комплексного моделювання навантаження.

Основні характеристики

• Чотири режими роботи: режим постійного струму (CC), постійної напруги (CV), постійного опору (CR) та постійної потужності (CW)
• Швидке перехідне функціонування до 25 кГц в режимі CC
• 16-бітне вимірювання напруги та струму з розрізненням 1 мВ / 0,1 мА
• Регульована швидкість подачі в режимі CC для плавних переходів навантаження
• 100 місць пам'яті для зберігання та відновлення налаштувань тесту
• Вбудована функція тестування батареї з умовами рівня ємності та зупинення за таймером
• Режим CR-LED для моделювання типових характеристик навантаження LED
• Режими тестування для перевірки захисту OCP та OPP блоків живлення
• Дистанційне детектування та аналоговий контроль струму
• Термостатично контрольований охолоджуючий вентилятор
• Повний захист: OVP, OCP, OPP, OTP, LRV, RRV
• Гнучке спрацьовування: передня панель, зовнішній вхід, таймер або шина

Інтерфейси та управління

• USB (USBTMC-сумісний)
• RS-232 послідовна
• GPIB з підтримкою команд SCPI

Застосування

• Тестування та характеризація DC блоків живлення
• Оцінювання батарей та зарядних пристроїв
• Тестування DC-DC перетворювачів
• Тестування фотоелектричних масивів
• Моделювання перехідного навантаження та тестування характеристик перемикання
• Тестування LED та силової електроніки
