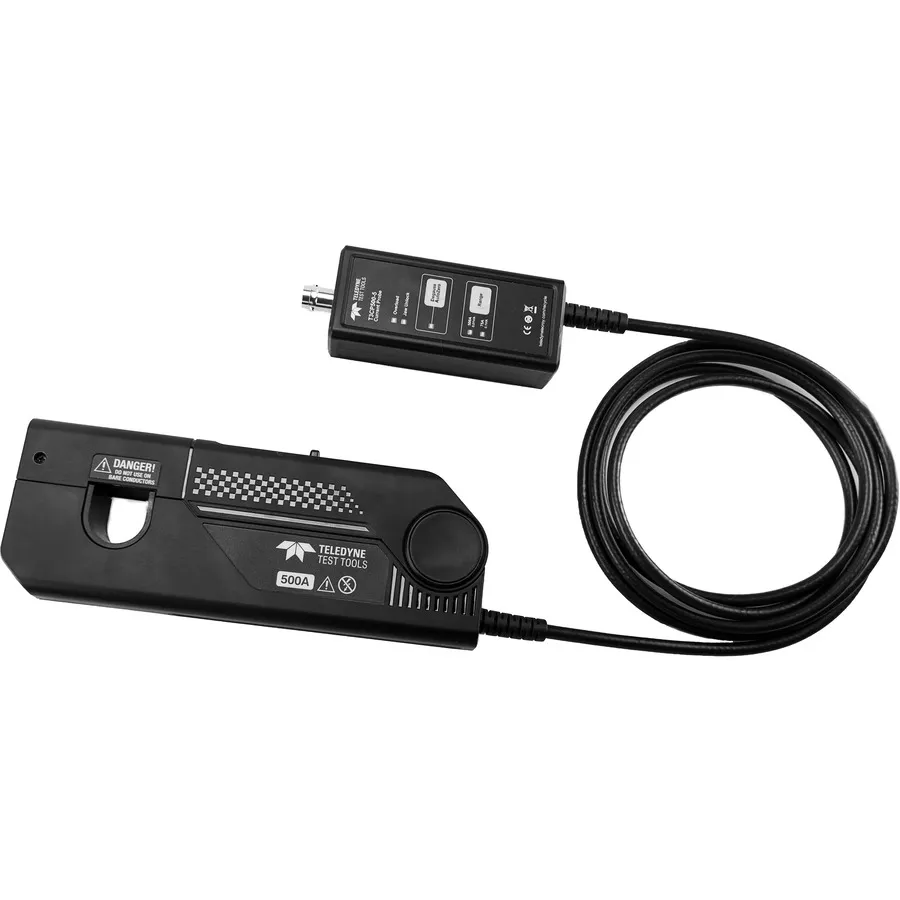

Teledyne LeCroy T3CP500-5 Current Probe
Teledyne LeCroy T3CP500-5 зонд струму
Запитати ціну
Teledyne LeCroy T3CP500-5 is an AC/DC current probe with 5MHz bandwidth, 1% measurement accuracy, and 750A maximum peak input for high-current applications.
Деталі продукту
| Модель | T3CP500-5 |
| Виробник | Teledyne LeCroy |
| Категорія | Current Probes |
| Наявність | На замовлення |
Опис
Огляд
Teledyne LeCroy T3CP500-5 — це активний зонд струму AC/DC із широкою смугою пропускання, розроблений для вимірювання великих струмів на осцилографах із високовхідним імпедансом BNC. Він поєднує можливості вимірювання постійного та змінного струму з швидким і точним захопленням форми сигналу та низькими втратами від внесення в коло, що робить його ідеальним для застосувань вимірювання та аналізу потужності.
Основні характеристики
- Смуга пропускання: DC до 5 MHz
- Можливість комбінованого вимірювання DC та AC
- Точність вимірювання до 1%
- Вибір двоступеневої чутливості для вимірювання струму з високою та низькою амплітудою
- Захист від надлишкового струму з подвійними індикаторами
- Керована користувачем функція дегаусинг та автоматичне обнулення
- Максимальний вхідний сигнал: 750 А
- BNC розʼєднувач для прямого підключення до осцилографа
Застосування
- Вимірювання великих струмів у джерелах живлення та приводах двигунів
- Аналіз якості промислової потужності
- Аналіз форми сигналу та усунення несправностей на основі осцилографа
- Дослідницька та розробна робота
Комплектація
- Універсальний блок живлення DC 12 В / 1 А
- Кабель BNC-BNC довжиною 1 м
- Інструкція користувача
- Звіт про калібрування
Характеристики
| Maximum Current | 500 A |
| Input Coupling | AC/DC |
| Bandwidth | 5 MHz |
| Cable Length | 1.5 m |
| Series | T3CP Series |
| Dimensions | 91.5 x 39.5 x 18 mm |
| Maximum Wire Size | 20 mm |
| Minimum Current | 5 mA |
| Peak Current | 750 A |
| Power Supply | 12 V |
| Risetime | 70 ns |
