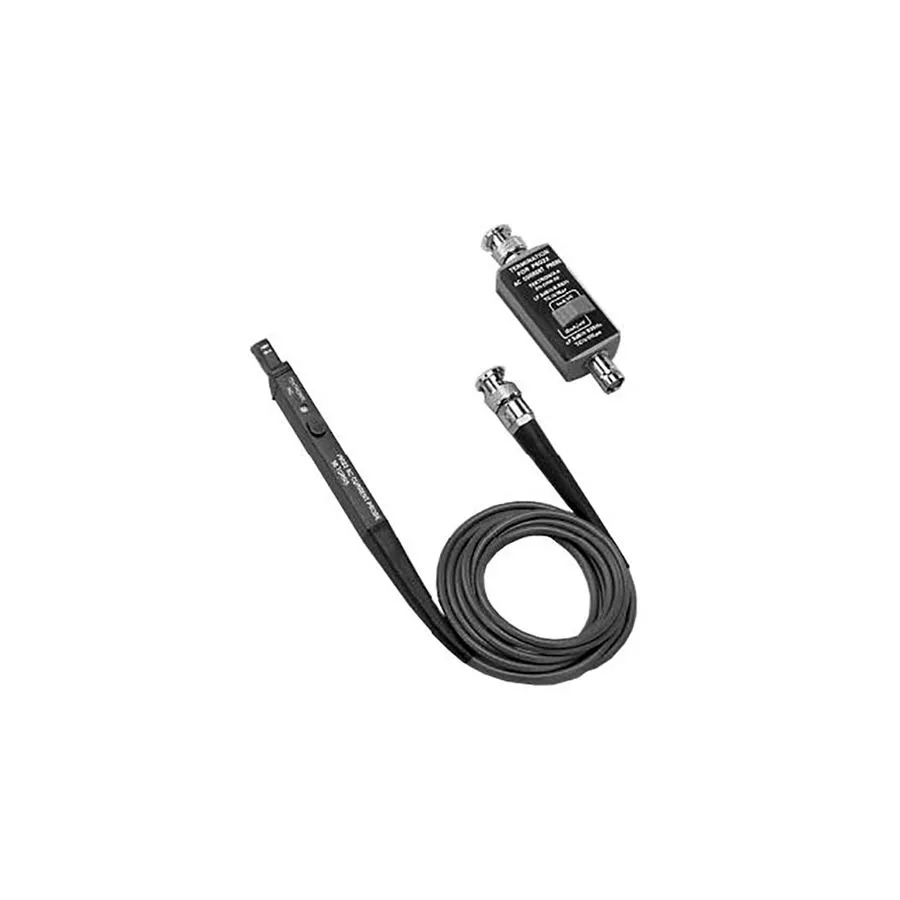

Tektronix P6022 AC Current Probe
Tektronix P6022 AC зонд вимірювання струму
Запитати ціну
Tektronix P6022 is a compact AC current probe with 935 Hz to 120 MHz bandwidth, 4 A RMS and 100 A peak capability, ideal for high-performance and tight-space measurements.
Деталі продукту
| Модель | P6022 |
| Виробник | Tektronix |
| Категорія | Current Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P6022 — високосмугова AC зонд вимірювання струму компактної конструкції, ідеальна для вимірювання струмів в обмежених, високопродуктивних схемах. Зі смугою пропускання 935 Гц до 120 МГц та фізичним розміром всього 0.47 дюйма × 0.25 дюйма (10 мм × 6 мм), вона приблизно вдвічі менша за P6021A. Зонд забезпечує точні вимірювання до 4 A RMS та 100 A пік без необхідності розривати цепь.
Основні характеристики
- Смуга пропускання 935 Гц до 120 МГц
- 2.12 A RMS, 100 A пік, чутливість 1 мА
- Перемикаюча чутливість: 1 мА/мВ або 10 мА/мВ
- Компактна голівка зонда: 0.47 дюйма × 0.25 дюйма (10 мм × 6 мм)
- Розроблений для входів осцилоскопа 1 МОм
- Конструкція з розщепленим осередком для неінвазивних вимірювань
- Екранована голівка зонда
- Кабель 1.5 м (5 футів)
- Вимірювання змінного струму
Застосування
- Вимірювання струму високочастотних схем
- Тестування компактних джерел живлення
- Аналіз цифрових та РЧ схем
- Діагностика вбудованих систем
- Вимірювання в умовах обмеженого простору
Характеристики
| Maximum Current | 4 A |
| Bandwidth | 120 MHz |
| Cable Length | 1.5 m |
| Series | P6000 Series |
| Dimensions | 6 x 0.25 x 0.47 in. |
| Maximum Wire Size | 2.8 mm |
| Minimum Current | 1 mA |
| Peak Current | 100 A |
| Risetime | 2.9 ns |
| Series Compatibility | 3 SERIES MDO MIXED DOMAIN OSCILLOSCOPE, DPO/DSA/MSO70000, DPO7000C, MDO3000, MDO4000C, MSO/DPO2000, MSO/DPO2000B, MSO/DPO3000, MSO/DPO4000, MSO/DPO5000, MSO/DPO5000B, MSO4000B, TBS1000/TBS1000B/TBS1000B-EDU, TBS2000, TBS2000, TDS3000, TDS5000, TDS6000, TD |
| Special Features | With Termination |
| Warranty | 1 Year |
