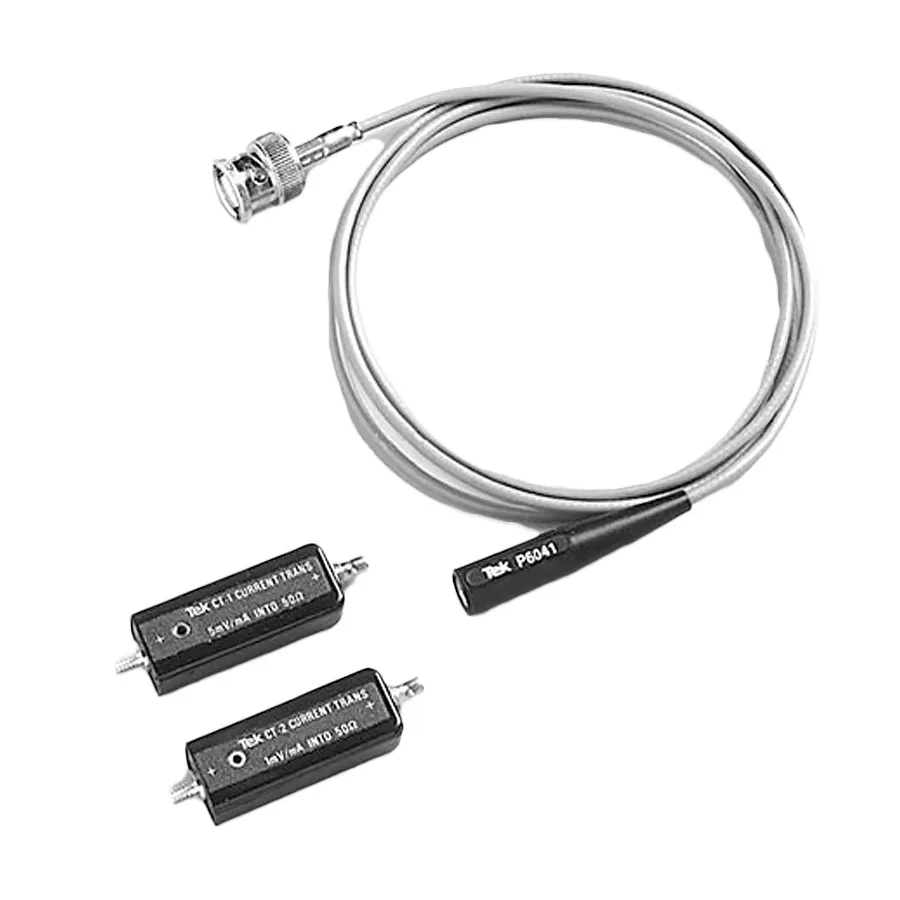

Tektronix CT2 High Frequency AC Current Probe
Tektronix CT2 високочастотний пробник струму AC
Запитати ціну
Tektronix CT2 AC current probe features 200MHz bandwidth (1.2kHz-200MHz), ultra-low inductance, and compact form factor for precise current waveform measurements.
Деталі продукту
| Модель | CT2 |
| Виробник | Tektronix |
| Категорія | Current Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix CT2 — це високочастотний пробник струму AC, призначений для вимірювань осцилоскопа з виключною смугою пропускання та мінімальною індуктивністю. Він забезпечує точну характеризацію хвиль струму від низькочастотних сигналів змінного струму до 200 МГц, що робить його придатним для широкого спектру застосувань від вимірювання пульсацій джерела живлення до аналізу високочастотних цифрових схем.
Основні характеристики
- Висока смуга пропускання від 1,2 кГц до 200 МГц
- Надмала індуктивність для мінімальних ефектів вставки
- Дуже компактна форма, що забезпечує доступ до замкнених просторів
- Можливість вимірювання струму змінного струму
- Інтерфейс сумісний з осцилоскопом
Застосування
- Вимірювання пульсацій струму джерела живлення
- Характеризація імпульсних джерел живлення
- Аналіз струму високочастотних схем
- Вимірювання цілісності електроживлення
Характеристики
| Maximum Current | 2.5 A |
| Input Coupling | AC |
| Bandwidth | 200 MHz |
| Maximum Input Voltage | 30 V |
| Dimensions | 1.52 x 0.59 x 0.406 in. |
| Maximum Wire Size | 1.32 mm |
| Minimum Current | 1 mA |
| Peak Current | 36 A |
| Probe Length | 1.06 m |
| Risetime | 0.5 ns |
| Series Compatibility | DPO/DSA/MSO70000, DPO7000C, MDO3000, MDO4000C, MSO/DPO2000, MSO/DPO2000B, MSO/DPO3000, MSO/DPO4000, MSO/DPO5000, MSO/DPO5000B, MSO4000B, TBS1000/TBS1000B/TBS1000B-EDU, TBS2000, TBS2000, TDS3000, TDS5000, TDS6000, TDS7000, THS3000, and TPS2000 |
