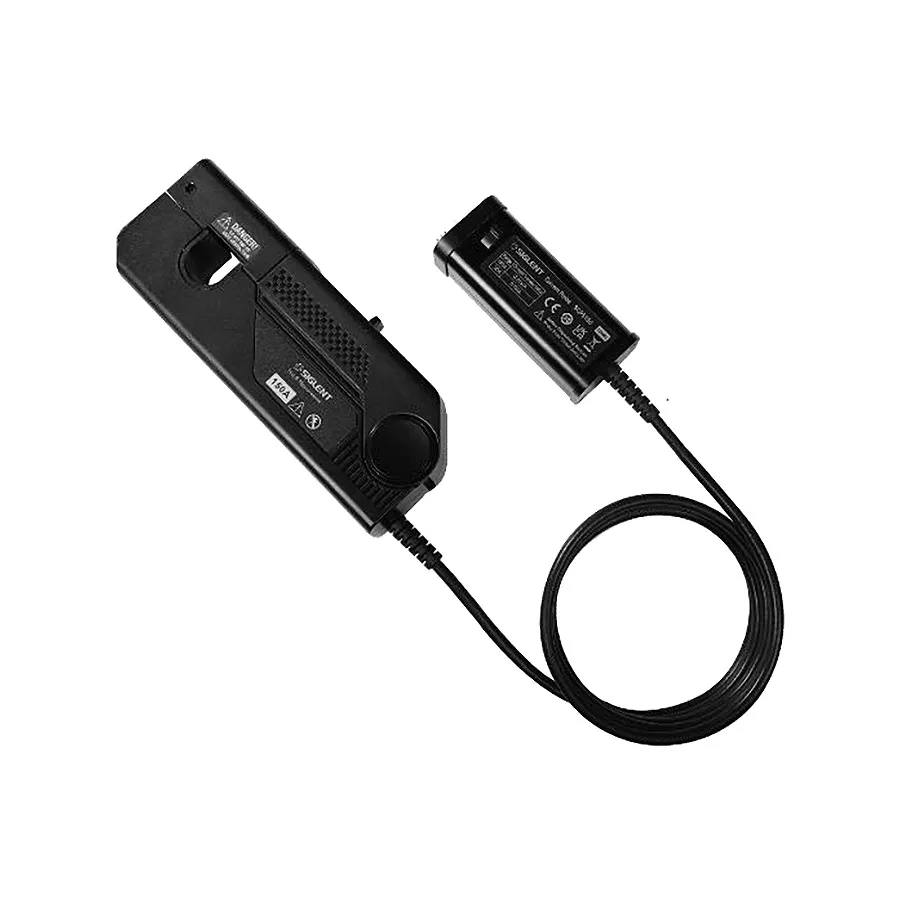

Siglent SCP5150 Current Probe

Огляд

Siglent SCP5150 — це активний датчик струму з діапазоном DC-12 MHz, розроблений для вимірювання більш високих струмів до 150 Arms. Він оснащений міцною асемблею сенсора Холла з магнітопроводом з фериту і пропонує двохдіапазонну роботу в режимах 30A та 150A. Датчик підключається безпосередньо до будь-якого осцилографа з входом SAPBUS, усуваючи необхідність у зовнішніх джерелах живлення для вимірювань в полі.

SCP5150, як частина сімейства SCP5000, поєднує точність постійного струму ±1% з мінімальними втратами вставки в коло, що робить його невід'ємним для проектування силової електроніки, інверторів та промислових додатків управління, де моніторинг струму є критичним.

Основні характеристики

• Смуга пропускання: DC-12 MHz з часом наростання ≤29ns
• Двохдіапазонне вимірювання: 30A (10X) / 150A (100X)
• Точність постійного струму: ±1% ±10mA (діапазон 30A) / ±1% ±100mA (діапазон 150A)
• Максимальний рейтинг перевантаження піка-піка: 300A
• Коефіцієнт передачі струму: 0.1V/A (30A) / 0.01V/A (150A)
• Роздільна здатність вимірювання: 10mA (30A) / 100mA (150A)
• Безпечна конструкція 300V CAT III
• Захист від перевантаження зі світловим індикатором
• Приймає провідники до 20mm в діаметрі
• Пряме живлення SAPBUS від осцилографа

Застосування

• Проектування джерел живлення та інверторів
• Розвиток LED освітлення
• Нові енергетичні та відновлювані енергетичні додатки
• Схеми перетворення частоти та побутових приладів
• Тестування напівпровідників та силової електроніки
• Промислове управління та додатки приводів двигунів

Комплектація

• SCP5150 Датчик струму
• Інструкція з використання
