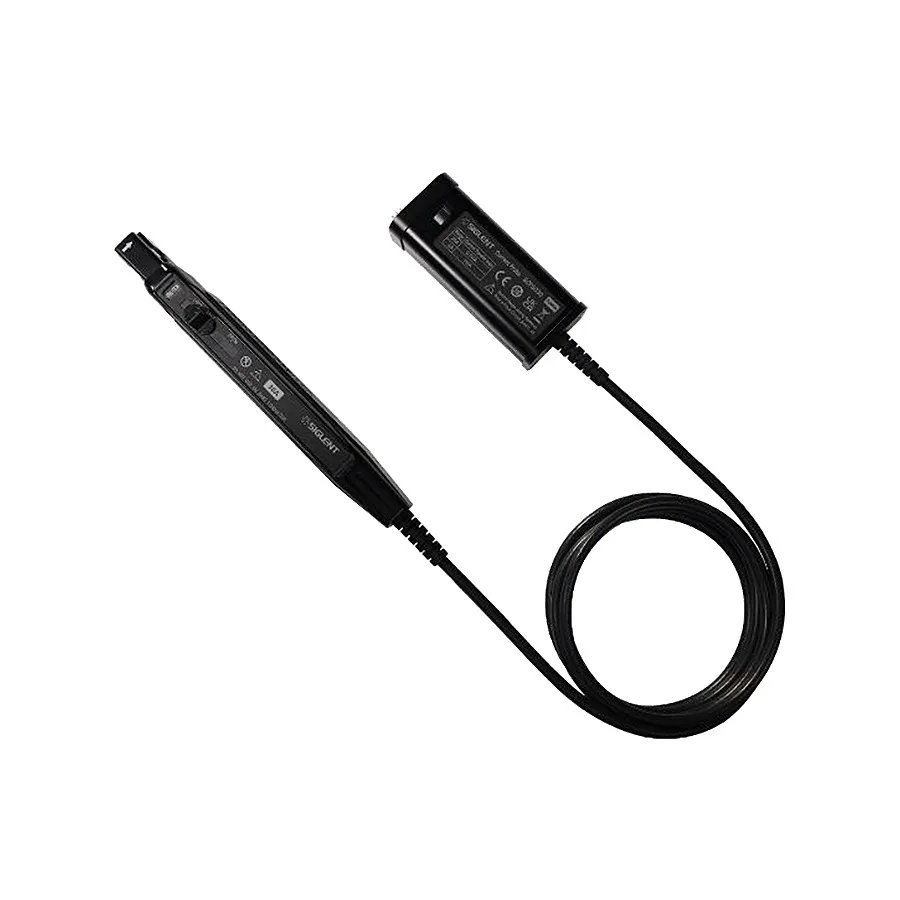

Siglent SCP5030 Current Probe

Огляд

Siglent SCP5030 — активний датчик струму AC/DC, розроблений для використання з осцилографами, обладнаними входами SAPBUS. Він має прецизійний датчик з ефектом Холла та феритовий магнітопровід для точних вимірювань струму в широкому спектрі програм розроблення електроніки, перетворення потужності та промислового керування.

Основні характеристики

• Смуга пропускання: DC до 50 МГц з часом наростання ≤7ns
• Двомасштабне вимірювання: розкладання 5A (1X) або 30A (10X)
• Струм AC: 30A RMS безперервно, максимум 50A пік-пік
• Висока точність: ±1% для DC та AC
• Захист від перегоріння з индикатором спливаючого вікна
• Автоматичне встановлення нуля та функція розмагнічування
• Пряме живлення осцилографа через SAPBUS
• Компактний дизайн з максимальним діаметром провідника 5 мм
• Вага: 270g

Застосування

• Розроблення імпульсних та лінійних джерел живлення
• Розроблення драйверів LED освітлення
• Системи відновлюваної енергії та перетворення потужності
• Електроніка перетворення частоти та побутових приладів
• Розроблення напівпровідникових пристроїв та інверторів
• Експерименти з силової електроніки та електричного приводу
• Розроблення електричних транспортних засобів
• Розроблення промислового керування та електроніки споживчого призначення

Комплектація

• Датчик струму SCP5030
• Інструкція користувача
