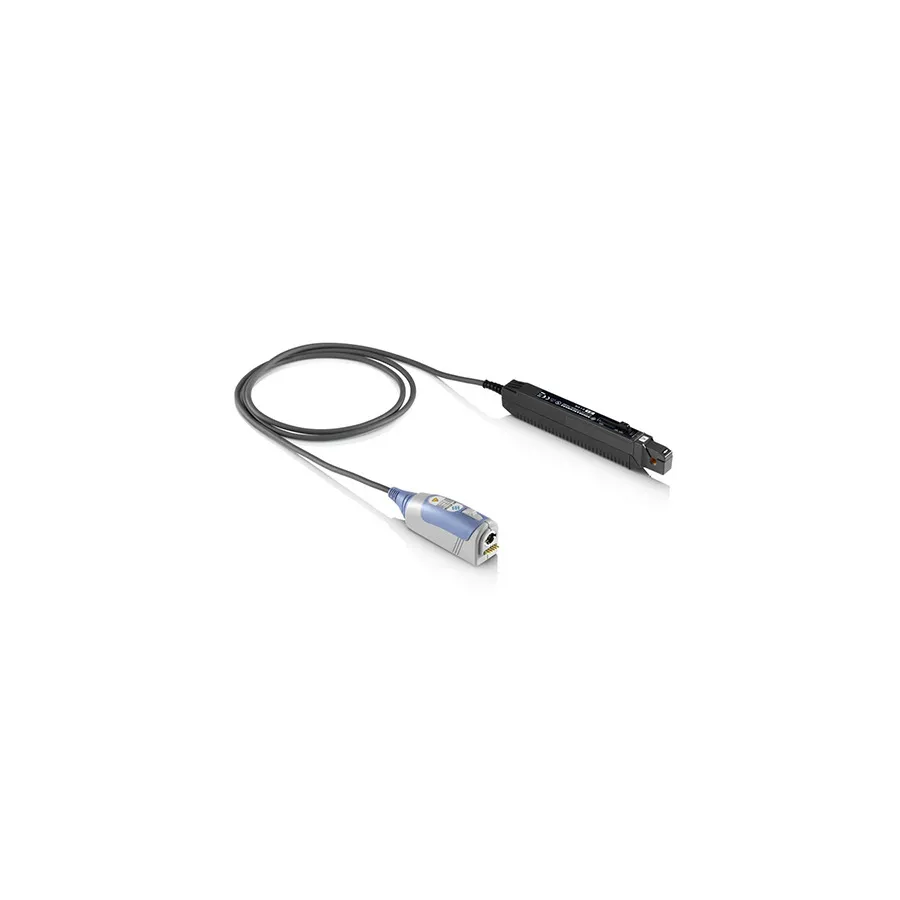

Rohde & Schwarz RT-ZC15B Current Probe
Rohde & Schwarz RT-ZC15B струмовий зонд
Запитати ціну
Rohde & Schwarz RT-ZC15B AC/DC current probe with 50 MHz bandwidth, 30 A rms capacity, and thin-film Hall effect sensor for sensitive current measurements.
Деталі продукту
| Модель | RT-ZC15B |
| Виробник | Rohde & Schwarz |
| Категорія | Current Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZC15B є AC/DC струмовим зондом, оптимізованим для вимірювання токів нижчого рівня з розширеною частотною характеристикою. Працюючи від DC до 50 MHz, він забезпечує неінвазивне вимірювання струму закріпленням навколо провідника без переривання ланцюга. Зонд підключається до осцилографів Rohde & Schwarz за допомогою стандартного інтерфейсу для інтегрованого живлення та керування.
Основні характеристики
- AC/DC вимірювання струму з частотною смугою від DC до 50 MHz
- Діапазон вимірювання 30 A rms та 50 A peak
- Чутливість 0.1 V/A для виявлення струмів низького рівня
- Унікальний тонкопровідниковий датчик Холла для високої точності
- Конструкція із закріпленням дозволяє неінвазивне вимірювання схеми
- Живлення від осцилографа—окремене джерело живлення не потрібне
- Дистанційне керування програмним забезпеченням осцилографа
- Захист від перегріву при надмірних вхідних струмах
Застосування
- Виявлення та аналіз сигналів струму низького рівня
- Вимірювання кіл перетворення та комутації потужності
- Тестування цілісності сигналу на більш високих частотах
- Характеризація пристрою та аналіз відмов
Комплектація
- Захисна сумка
- Керівництво користувача
Характеристики
| Maximum Current | 30 A |
| Input Coupling | AC/DC |
| Bandwidth | 50 MHz |
| Cable Length | 1.5 m |
| Series | RT-Zxx Series |
| Alternate Product Number | 1409.8227.02 |
| Maximum Wire Size | 5 mm |
| Peak Current | 50 A |
| Risetime | 7 ns |
| Type | Current Probe |
