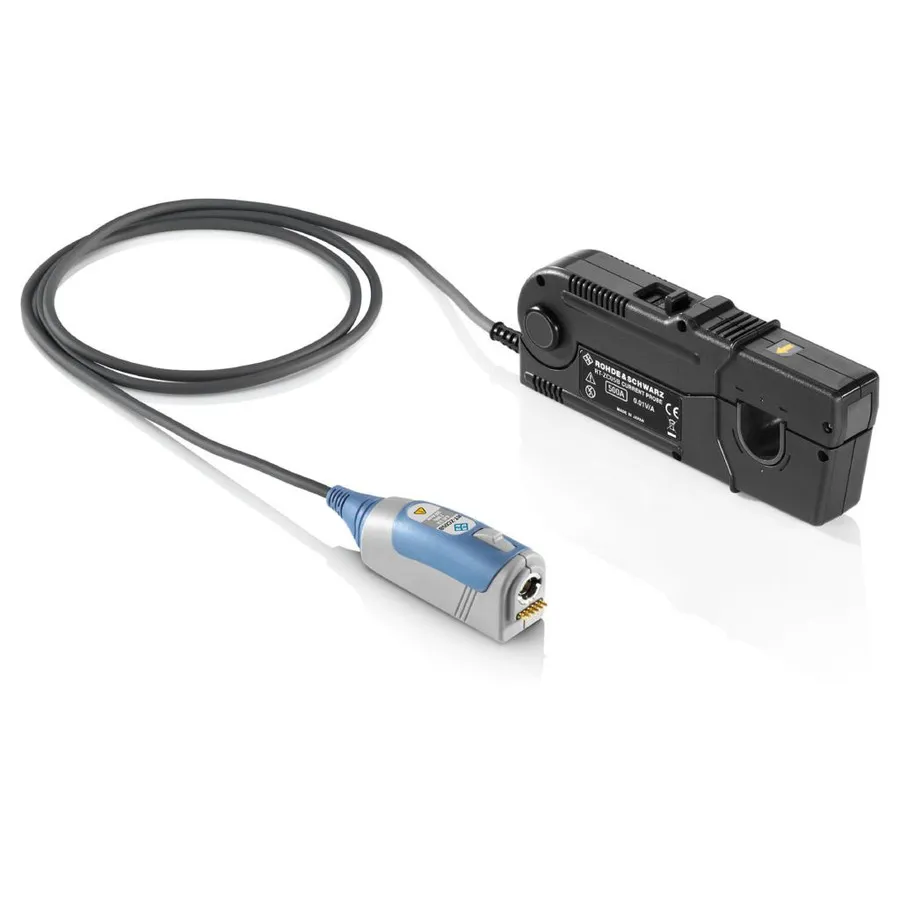

Rohde & Schwarz RT-ZC10B Current Probe
Rohde & Schwarz RT-ZC10B струмовий зонд
Запитати ціну
Rohde & Schwarz RT-ZC10B AC/DC current probe with DC to 10 MHz bandwidth, 150 A range, and Hall effect sensing for accurate non-invasive measurements.
Деталі продукту
| Модель | RT-ZC10B |
| Виробник | Rohde & Schwarz |
| Категорія | Current Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZC10B є AC/DC струмовим зондом, розробленим для неінвазивних вимірювань струму в електронних схемах. Закріпленням на провідник він захоплює струмові хвилі від DC до 10 MHz без переривання ланцюга. Зонд безпосередньо взаємодіє з осцилографами Rohde & Schwarz, отримуючи живлення та сигнали керування через запатентований інтерфейс.
Основні характеристики
- AC/DC вимірювання струму з частотною смугою від DC до 10 MHz
- Діапазон вимірювання 150 A із чутливістю 0.01 V/A
- Унікальний тонкопровідниковий датчик Холла для точного виявлення струму
- Конструкція з великим діаметром для вимірювання струмів високої величини
- Живлення від осцилографа—додаткове джерело живлення не потрібне
- Дистанційне керування програмним забезпеченням осцилографа
- Автоматичний захист від перегріву при надмірному вхідному сигналі
Застосування
- Налагодження та усунення несправностей в схемах
- Аналіз джерел живлення та інверторів
- Вимірювання цілісності сигналу та хвильових форм струму
- Характеризація компонентів при розробці та тестуванні
Комплектація
- Захисна сумка
- Керівництво користувача
Характеристики
| Maximum Current | 150 A |
| Input Coupling | AC/DC |
| Bandwidth | 10 MHz |
| Cable Length | 2 m |
| Series | RT-Zxx Series |
| Alternate Product Number | 1409.8210.02 |
| Maximum Wire Size | 20 mm |
| Peak Current | 300 A |
| Risetime | 35 ns |
| Type | Oscilloscope Current Probe |
