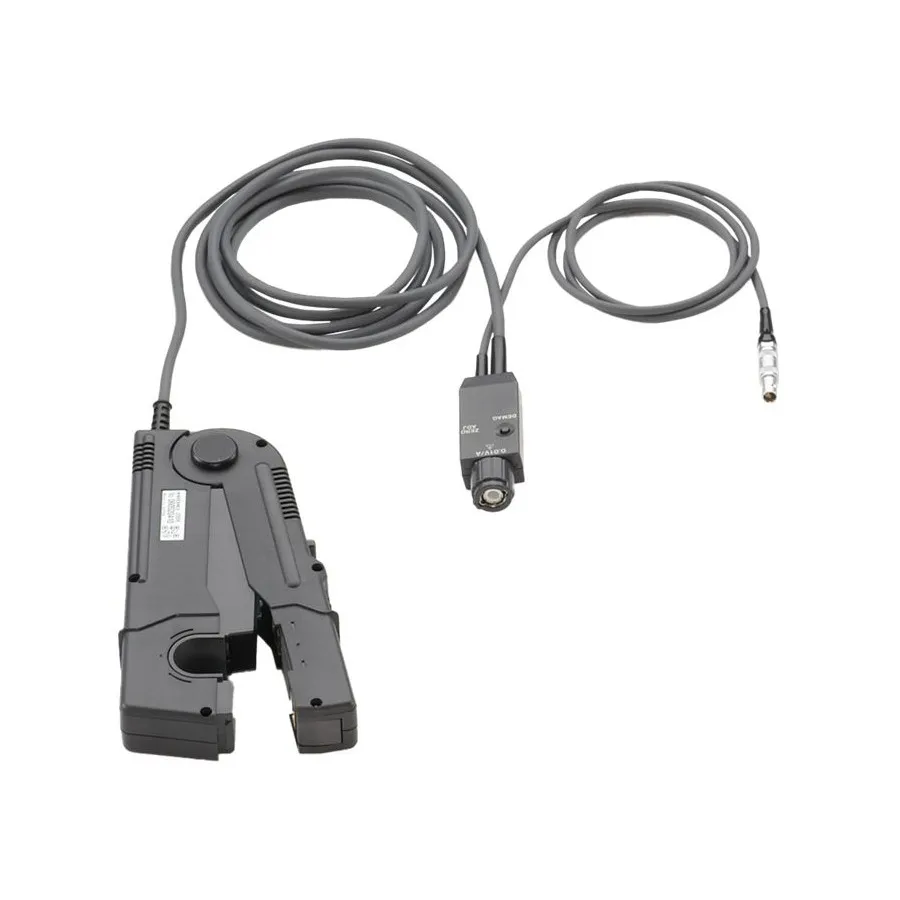

Keysight N2781B AC/DC Current Oscilloscope Probe
Keysight N2781B датчик струму AC/DC для осцилографа
Запитати ціну
Keysight N2781B AC/DC current probe with Hall effect sensor, 1% accuracy, DC to 10 MHz bandwidth, and 150 A maximum continuous rating.
Деталі продукту
| Модель | N2781B |
| Виробник | Keysight |
| Категорія | Current Probes |
| Наявність | На замовлення |
Опис
Огляд
Keysight N2781B — це датчик струму AC/DC для осцилографа, призначений для точного вимірювання змінного та постійного струму. Він поєднує датчик Холла з трансформатором змінного струму для забезпечення точних вимірювань струму до 150 Arms безперервно з плоскою характеристикою частотної відповіді та низькими втратами на вставку.
Основні характеристики
- Гібридна технологія датчика Холла та трансформатора змінного струму для точного вимірювання постійного/змінного струму
- Смуга пропускання DC до 10 МГц з максимальним безперервним струмом 150 Arms
- Верхня точність 1% із високим співвідношенням сигнал-шум
- Захист від перевантаження для запобігання пошкодженню датчика
- Кнопка размагнічування для видалення залишкового магнетизму з магнітного ядра
- Пряме підключення до входу з високим імпедансом BNC осцилографа
- Сумісність з осцилографами серії Keysight 1000, 2000 X-, 3000 X-, 4000 X-, 5000, 6000, 7000, 8000 та 9000
- Підтримує підключення до трьох датчиків N278xB до однієї системи живлення із зовнішнім живленням N2779A
Застосування
- Моніторинг і аналіз струму приводів двигунів
- Вимірювання імпульсних джерел живлення
- Аналіз струму інвертора та контролера
- Вимірювання струму дисків та LCD дисплеїв
- Моніторинг струму електронного балласту та індуктивних навантажень
Характеристики
| Maximum Current | 150 A |
| Input Coupling | AC/DC |
| Bandwidth | 10 MHz |
| Maximum Input Voltage | 600 V |
| Safety Rating | CAT2 |
| Series | N278xB Series |
| Maximum Wire Size | 20 mm |
| Minimum Current | 20 mA |
| Peak Current | 300 A |
| Power Supply | 12 V |
| Series Compatibility | 90000A Series, 90000 X-Series, 1000, 3000 InfiniiVision 2000X,3000X, 5000, 6000 and 7000 Series, and Infiniium 8000 and 9000 Series |
