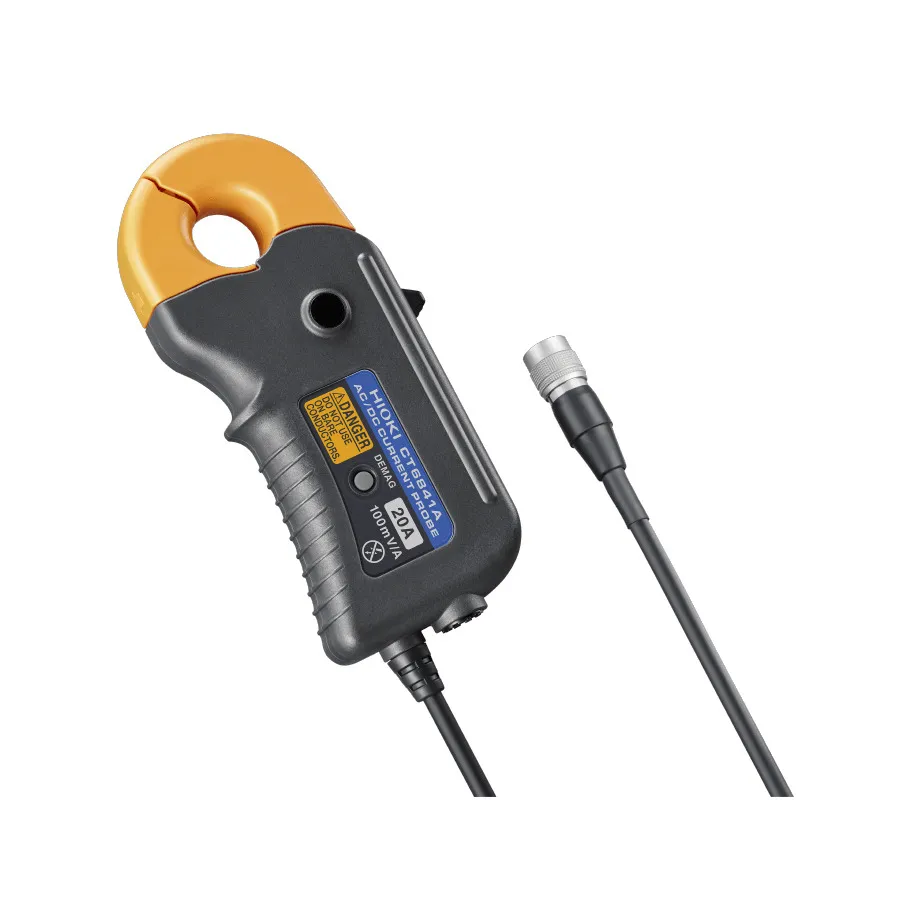

Hioki CT6841A AC/DC Current Probe

Огляд

Hioki CT6841A — це датчик струму AC/DC типу затискач, розроблений для точного вимірювання струму в системах з живленням від батареї та програмах перетворення потужності. Він підключається безпосередньо до Hioki Power Analyzers та Memory HiCorders, усуваючи необхідність розрізання або переривання схем під час тестування. Датчик використовує технологію детектування магнітного потоку для точного вимірювання постійного струму в широкому діапазоні температур, що робить його особливо придатним для тестування ефективності батареї EV та оцінки систем генерування PV енергії.

Основні характеристики

• Частотний діапазон DC до 2 MHz для широкосмугового вимірювання змінного/постійного струму
• Номіналь 20 A AC/DC з отвором затискача для провідників діаметром до 20 мм
• Метод детектування магнітного потоку для точного вимірювання постійного струму з мінімальною температурною чутливістю
• Живлення від приладу вимірювання (Hioki Power Analyzer або Memory HiCorder)
• Функція автоматичної корекції фази при підключенні до Power Analyzer PW8001
• Одноручна операція та міцний механізм фіксації
• Широкий діапазон робочих температур -40°C до 85°C
• Сумісність з вимірювачами потужності, осцилографами та мультиметрами за допомогою додаткового датчика
• Вимагає приладу з вхідним опором 1 MΩ або вище

Застосування

• Вимірювання ефективності заряду та розряду батареї EV та HEV
• Тестування паливної ефективності в відповідності з міжнародним стандартом WLTP
• Оцінка та тестування характеристик інвертора EV
• Оцінка PV генерування потужності PCS (система кондиціювання потужності)
• Моніторинг та оптимізація системи управління батареєю

Комплектація

• Кабель вимірювання довжиною 9,84 ft (3 м)
