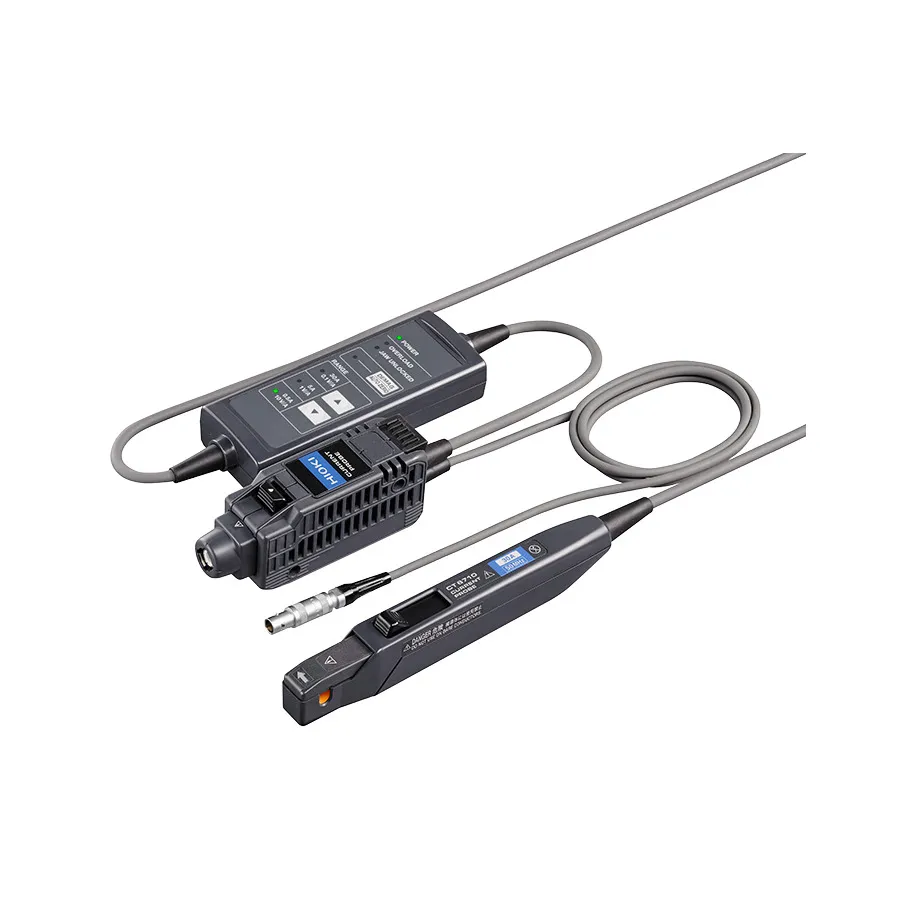

Hioki CT6710 Current Probe

Огляд

Hioki CT6710 — 3-діапазонний датчик струму високої чутливості, призначений для використання з Memory HiCorders та високопродуктивними осцилографами. Він забезпечує широку смугу пропускання від постійного струму до 50 МГц та підтримує вхідні струми від 200 μA до 30 A, що робить його придатним для розробки імпульсних блоків живлення, інверторів та контролерів двигунів. Датчик має вихідне співвідношення 10В/А та може бути прямо підключений до входу BNC осцилографа.

Основні характеристики

• 3 діапазони (30 A, 5 A, 0,5 A) для вимірювання від мікрострумів до 30 A
• Широка смуга пропускання: постійний струм до 50 МГц (-3 дB)
• Вихідне співвідношення 10В/А для покращення відношення сигнал/шум
• Спостереження форм сигналу при 100 μA/div при максимальній напрузі осцилографа 1 мВ/div
• Вбудований захист від надмірного введення зі світловим індикатором
• Пряма сумісність із входами BNC осцилографа

Застосування

• Розробка та тестування імпульсних блоків живлення
• Проектування та аналіз інверторів
• Розробка контролерів двигунів
• Вимірювання перехідних та установлених струмів
