Hioki CT6701 високочутливий зонд струму

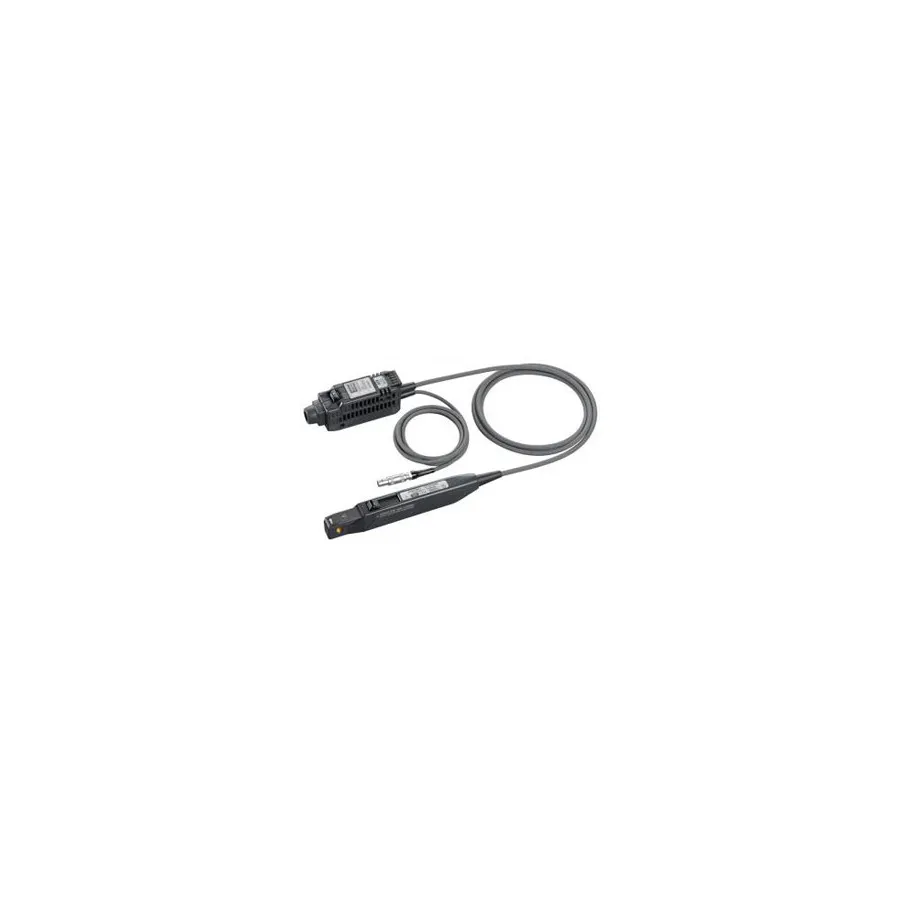

Hioki CT6701 High-Sensitivity Current Probe
Запитати ціну
Hioki CT6701 high-sensitivity current probe with DC to 120 MHz bandwidth, optimized for low-current measurements down to 1 mA with minimal insertion loss.
Деталі продукту
| Модель | CT6701 |
| Виробник | Hioki |
| Категорія | Струмові щупи |
| Наявність | На замовлення |
Опис
Огляд
Hioki CT6701 — це високочутливий зонд струму, розроблений для вимірювання AC/DC струмів з виключною здатністю вимірювання малих струмів. З широкою смугою пропускання від DC до 120 МГц та високим співвідношенням сигнал-шум, він забезпечує точне вимірювання навіть ультранизьких струмів розміром 1 мА. Зонд має низькі втрати при вставленні та магнітний екран з високою пермеабільністю для мінімізації впливу навантаження на схему та зменшення впливу зовнішніх полів.
Основні характеристики
- Широка смуга пропускання DC до 120 МГц (-3 dB) для вимірювання високочастотних перехідних процесів
- Високе співвідношення сигнал-шум, ідеальне для вимірювання струмів порядку 1 мА
- Номінальний вхідний струм 5 А для тривалих вимірювань
- Прямий BNC-штекер для підключення до входів осцилографа
- Автоматичне нульове налаштування та демагнетизація однією кнопкою
- Магнітний екран з високою пермеабільністю та низькими втратами при вставленні для мінімізації нагрівання від вихрових струмів
- Конструкція з ізольованим провідником для безпечних вимірювань у схемах з високим опором
Застосування
- Характеризація та аналіз ефективності струму імпульсних джерел живлення
- Аналіз форм хвиль у перетворювачах та контролерах двигунів
- Вимірювання малих струмів у чутливих аналогових схемах
Комплектація
- Транспортна сумка
- Інструкція з експлуатації
Характеристики
| Maximum Current | 5 A |
| Input Coupling | AC/DC |
| Bandwidth | 120 MHz |
| Cable Length | 1 m |
| Series | CURRENT PROBE Series |
| Dimensions | 1.57 x 1.14 x 3.27 in. |
| Maximum Wire Size | 5 mm |
| Minimum Current | 1 mA |
| Peak Current | 7.5 A |
| Power Supply | 12 V |
| Probe Length | 1.5 m |
