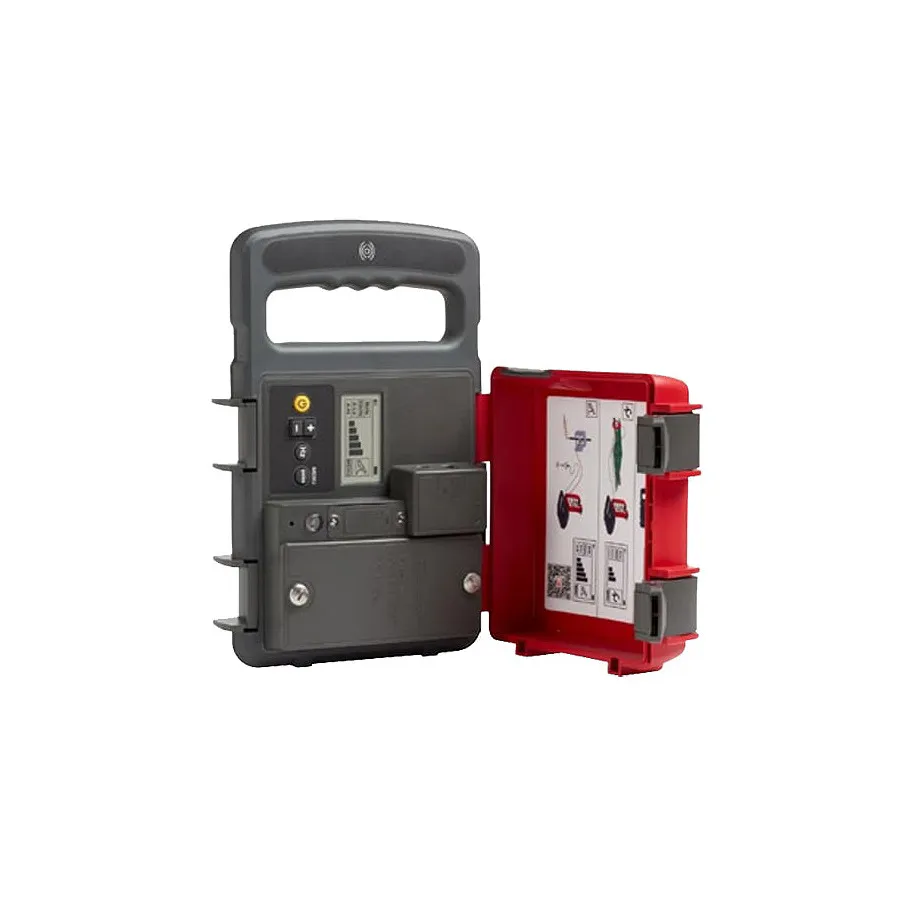

Amprobe UAT-600-T Underground Utility Locator Transmitter

Огляд

Передавач Amprobe UAT-600-T призначений для пошуку підземних комунікацій та кабелів. Він працює на частотах 8 кГц та 33 кГц та забезпечує три окремі режими активної передачі: індукція, прямий контакт з тестовими проводами та зв'язок через сигнальний затискач.

Основні характеристики

• Три режими активної передачі: індукція, прямий контакт, затискач
• Частоти операції: 8 кГц та 33 кГц
• Максимальна вихідна напруга: 50 В rms
• Максимальний вихідний струм: 250 мА rms з 5-етапним регулюванням
• Вимірювання опору: 0 Ом до 999 кілоОм
• Рейтинг CAT IV 600 V для енергізованих ланцюгів
• ЖК-дисплей з LED підсвічуванням
• Стійкість до води та пилу IP54
• Звуковий індикатор

Режими операції

Режим індукції

Передавач використовує внутрішню антену для випромінювання сигналу для трейсингу окремих кабелів, де прямий доступ недоступний.

Прямий контакт

Найбільш надійний метод трейсингу, коли можна зробити прямий електричний контакт з кабелями або трубами за допомогою тестових проводів.

Сигнальний затискач

Забезпечує безпечну індукцію сигналу через ізоляцію кабелю без необхідності прямого електричного контакту, ідеально для ситуацій, де контакт неможливий або небезпечний.

Застосування

• Пошук та трейсинг енергізованих та де-енергізованих підземних кабелів
• Трейсинг металевих труб та комунікацій
• Трейсинг неметалевих труб з вставленою металевою рибальською стрічкою
• Вимірювання напруги, струму та опору підземних ланцюгів
