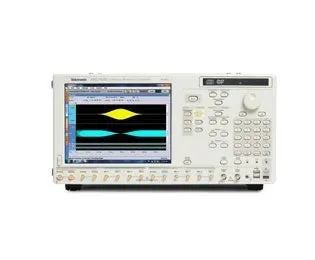

Tektronix AWG7122C Arbitrary Waveform Generator

Огляд

Tektronix AWG7122C входить до лідируючої серії AWG7000 генераторів довільних сигналів. Він забезпечує частоту дискретизації 24 GS/s та вертикальну роздільну здатність 10 бітів для генерування складних смугових сигналів до 9,6 GHz. AWG7122C призначений для передових завдань вимірювання, включаючи стресне тестування приймачів, додатки з високошвидкісними послідовними даними та створення складних сигналів, де потрібен повний контроль над характеристиками сигналу.

Основні характеристики

• Частота дискретизації 24 GS/s (12 GS/s стандартна, 24 GS/s з чередуванням)
• Вертикальна роздільна здатність 10 бітів
• Генерує складні смугові сигнали до 9,6 GHz
• Смуга пропускання модуляції до 5,3 GHz (-3 dB)
• 2-канальний генератор довільних сигналів
• Пам'ять 32M точок на канал (64M з опцією)
• Послідовність сигналів з до 16 000 кроків
• Можливості динамічного стрибка та умовної розгалуження
• 54 dBc SFDR при смузі модуляції 1 GHz
• Інтуїтивний інтерфейс користувача з інтегрованою підтримкою ПК

Застосування

• Широкосмугове RF/мікрохвильове тестування модуляції
• Стресне тестування приймачів високошвидкісних послідовних даних
• Генерування та перевірка складних сигналів
• Характеризація пристроїв та тестування відповідності
• Відтворення сигналів осцилографа та аналізатора спектру
