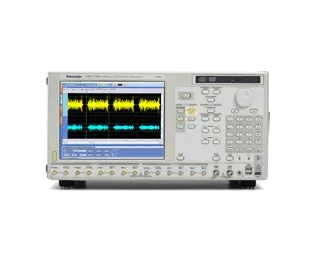

Tektronix AWG7122B Arbitrary Waveform Generator
Tektronix AWG7122B генератор сигналів
Запитати ціну
Tektronix AWG7122B 2-channel arbitrary waveform generator with 12 GS/s sample rate (24 GS/s interleaved), 10-bit resolution, and deep memory for complex signal generation.
Деталі продукту
| Модель | AWG7122B |
| Виробник | Tektronix |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Tektronix AWG7122B — це 2-канальний генератор довільних сигналів, що працює на частоті 12 GS/s з можливістю розширення до 24 GS/s за допомогою опції чередування. З роздільною здатністю до 10 бітів та пам'яттю 32M/64M точок, він підтримує передові можливості для характеризації пристроїв, перевірки та функціональних/відповідних випробувань.
Основні характеристики
- Максимальна частота дискретизації: 12 GS/s (24 GS/s з чередуванням)
- Вертикальна роздільна здатність 10 бітів (8 бітів з виходами маркерів)
- Максимальна пам'ять: 32M / 64M на канал
- 1 або 2 аналогові виходи (до 24 GS/s / 12 GS/s відповідно)
- Час наростання/спадання: 350 ps (стандартний), 75 ps (прямий вихід), 35 ps (опція високої пропускної здатності)
- Смуга пропускання: 0,75 GHz (стандартна), 3,5 GHz (прямий вихід), 7,5 GHz (опція високої пропускної здатності)
- 4 виходи маркерів зі змінними рівнями
- 16 000 кроків послідовності для складної генерації сигналів
- Сумарний джитер: 20 ps p-p (стандартний) / 30 ps p-p (висока пропускна здатність)
Застосування
- Характеризація та перевірка пристроїв
- Функціональні та відповідні випробування
- Тестування високошвидкісних послідовних даних
- Генерування складних сигналів
Характеристики
| Channel/Port Count | 2 |
| Maximum Sample/Data Rate | 12 GS/s |
