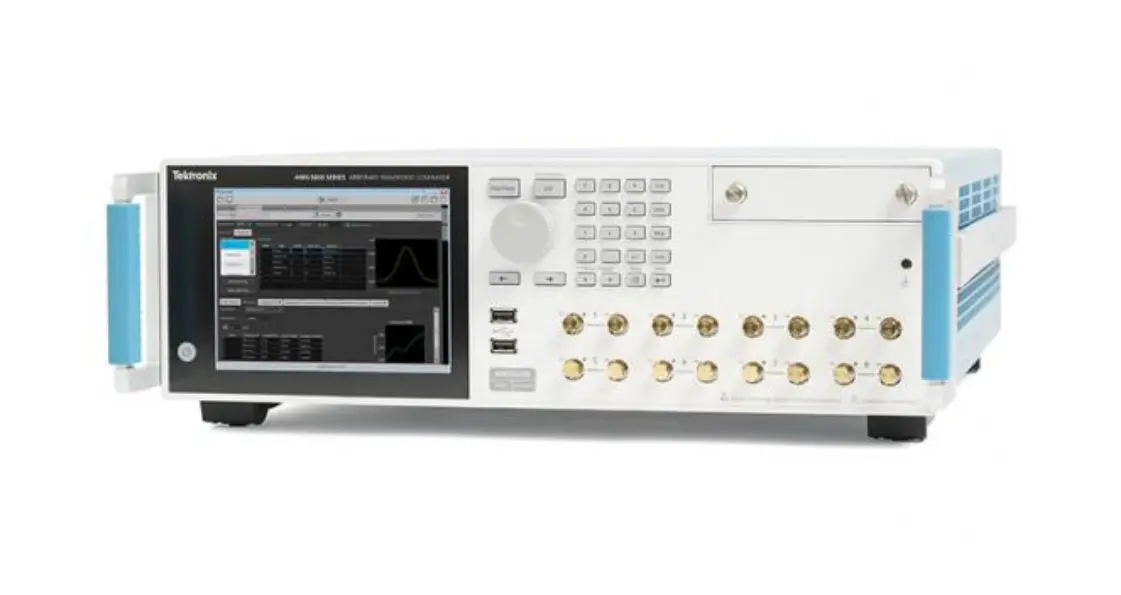

Tektronix AWG5204 Arbitrary Waveform Generator

Огляд

Tektronix AWG5204 — це 4-канальний генератор довільних сигналів серії AWG5200, розроблений для інженерів і дослідників, які потребують передових рішень для генерації сигналів. Він забезпечує неперевершену чистоту сигналу з першокласною частотою дискретизації та глибокою пам'яттю, дозволяючи генерувати складні RF базові смуги сигналів та використовуватися у прецизійних експериментальних застосуваннях. З частотою дискретизації до 5 GS/s в базовому режимі (10 GS/s з 2x інтерполяцією) і 16-бітною розрізненістю, AWG5204 підтримує легку генерацію складних сигналів та точне відтворення захоплених хвиль на чотирьох незалежних каналах.

Основні характеристики

• 4-канальна конфігурація генератора довільних сигналів
• Частота дискретизації до 10 GS/s з 2x інтерполяцією (базова 5 GS/s)
• 16-бітна розрізненість для високоточної генерації сигналів
• 2 GSamples пам'яті сигналів на канал
• Пряма генерація сигналів з носіями до 4 GHz без зовнішнього RF перетворення
• Динамічний діапазон без паразитних сигналів -70 dBc для високоточних RF сигналів
• 2 GHz аналогова смуга пропускання на -3 dB
• Вбудований цифровий комплексний модулятор з багаторівневою інтерполяцією
• Без вбудованої модуляції несучої або зображень з внутрішньою IQ модуляцією
• Діапазон частот виходу від 1.5 KS/s до 10 GS/s
• Гнучкі конфігурації виходу: прямий DC (1.5 Vp-p диференціальний) або AC з опціональним посиленням
• Повністю функціональний без зовнішнього PC; вбудований дисплей і керування передньою панеллю
• Імпорт та відтворення хвиль, захоплених з осцилографів та аналізаторів спектра
• Безперебійна інтеграція з інструментами третіх сторін, такими як MATLAB та Excel
• Опціональна послідовність для розширеного створення сигналів

Застосування

• Генерація та тестування складних RF базових смуг сигналів
• Багатиканальне тестування та перевірка цифрових сигналів
• Проектування та характеризація напівпровідників
• Тестування відповідності та граничних умов RF систем
• Моделювання сигналів у реальному світовому середовищі
• Генерація та аналіз радарних сигналів
• Тестування потоків цифрових даних високої швидкості з аналоговими ефектами
• Прецизійні наукові та дослідницькі застосування
