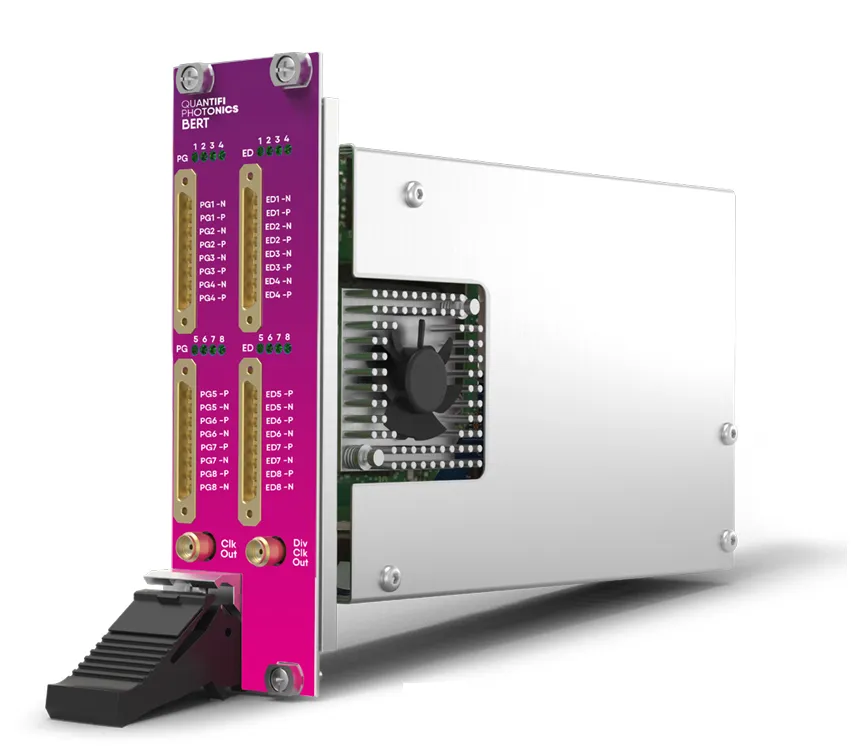

Quantifi Photonics BERT-1102-8-PXIE is an 8-channel bit error rate tester supporting up to 29 GBaud/s in NRZ and PAM4 formats for optical transceiver and SerDes testing with integrated clock recovery.
Деталі продукту
| Модель | BERT-1102-8-PXIE |
| Виробник | Quantifi Photonics |
| Категорія | Bit Error Rate Testing |
| Наявність | На замовлення |
Опис
Огляд
Quantifi Photonics BERT-1102-8-PXIE — це високопродуктивний тестер бітових помилок і генератор імпульсних послідовностей, призначений для проектування, характеризації та виробничого тестування оптичних трансивів та оптоелектричних компонентів. Цей 8-канальний модуль PXIe підтримує швидкості символів до 29 GBaud/s у форматах NRZ та PAM4, забезпечуючи рентабельне рішення для тестування систем зв'язку до 400 Gb/s.
Основні характеристики
- 8 каналів на двоаслотовому модулі PXIe з можливістю до 64 синхронізованих каналів (29 GBaud кожен) на шасі
- Програмовані 7-відвідні PPG Tx пре-наголос та CTLE приймача еквалізація для компенсації втрат коаксіального кабелю
- Незалежне відновлення тактування та даних (CDR) на кожному каналі виявлення помилок
- Вбудований синтезатор тактування, що виключає необхідність у зовнішньому генераторі тактування
- Інтуїтивний GUI cohesionUI для управління всіма каналами та інтегрованими модулями Quantifi Photonics
- Однієї-платформи інтеграція оптичного та електричного тестування в шасі PXIe
Застосування
- Мультиканальне тестування BER для оптичних та електричних трансивів до 29 GBaud на канал
- Тестування та характеризація активних оптичних кабелів
- Характеризація високошвидкісних SerDes, відновлення тактування та драйверів лазерів
- Генерування загального призначення 29 GBaud імпульсних послідовностей (NRZ та PAM4)
- Автоматизоване виробниче тестування з використанням платформи PXIe для комплексного оптичного та електричного тестування
Характеристики
| Programmable de-emphasis and CTLE Processor | Programmable 7-tap PPG Tx de-emphasis and error detector receiver continuous-time linear equalizer (CTLE) allow the user to compensate for finite coaxial cable interconnect loss. |
| Single Platform Testing | Conduct all your DUT characterization on one platform (optical and electrical testing can be integrated in PXIe) and spend less time switching cables and patchcords between instruments. |
| Built-in clock Recovery | Each error detect channel has its own independent, simultaneous, clock-and-data recovery (CDR); this makes BERT testing a versatile and easy-to-use instrument. There is no need for additional clock recovery hardware. |
| Simple Control with Intuitive GUI | Save time and reduce complexity with the easy-to-use cohesionUI GUI. Control all channels and functions from its single panel interface (including all other Quantifi Photonics modules in the system from the same intuitive interface). |
| Internal Clock Synthesizer | An integrated clock synthesizer is provided internally as part of the PPG for additional convenience and hassle-free operation. No external clock generator is required. |
| Extremely High Channel Density in PXI | With up to 8-channels per two-slot PXIe module, fit up to 64 synchronized 29 GBaud channels (with either NRZ or PAM4 per channel) per single PXIe mainframe. |
| Bus Connection | PXIeUSB and Ethernet |
| Slot Count | 2- |
| Number Of Channels | 4 or 84 or 8 |
| Dimensions (H x W x D) | 130 x 40 x 215 mm 5.1 x 1.6 x 8.5 inches 53 x 120 x 202 mm 2.1 x 4.7 x 8.0 inches |
| Weight | ~ 1 kg ~ 2.2 lbs ~ 1.1 kg ~ 2.4 lbs |
| Operating Temperature Range | 5°C to 45°C 41°F to 113°F 5°C to 45°C 41°F to 113°F |
| Storage Temperature Range | -40°C to 70°C -40°F to 158°F -40°C to 70°C -40°F to 158°F |
| Model (Bert-XXXX) | Description |
| 1102 | 1 to 29 GBaud, NRZ and PAM4 (includes necessary BERT-9007 male breakout cables) |
| 8 | 8 channels |
| BERT - XXXX - X - PXIE | PXI - Modular |
